他们把那件微不足道的失败叫做艺术

aj99

甲之熊掌，乙之砒霜，反之亦然。工程师眼里的失败产品也许是艺术家求之不得的宝贝，善加表现诠释的话，没准还能成为大师级作品，国际电子和电气工程师协会（IEEE）从2008年开始举办“失效集成电路检验分析国际研讨会”，同时还推出了“失败的艺术展”，至2010年已是第三年了，参赛者们递交上各种在验收硅片过程中发现的激动人心的画面，为普通人展示了他们平常无缘得见的微观奇特。下面是第三届的前十作品，从姓名来看，亚洲工程师不少哇。
力挫群芯

/gkimage/y8/56/9p/y8569p.png

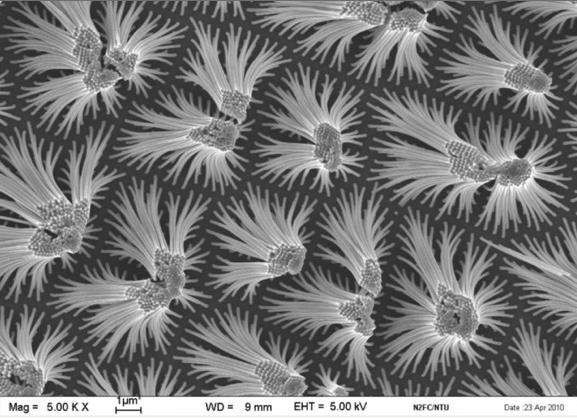

头奖照片是一大片0.13微米宽的纳米花“生长在”一块硅基片上的，拍摄者原来的工作任务是调控一个纳米丝阵列的高度，将超过一定高度的纳米丝弄弯之后得到了这个景象。by Rahmat Agung Susantyoko
迷城惜败

/gkimage/qv/b7/2a/qvb72a.png

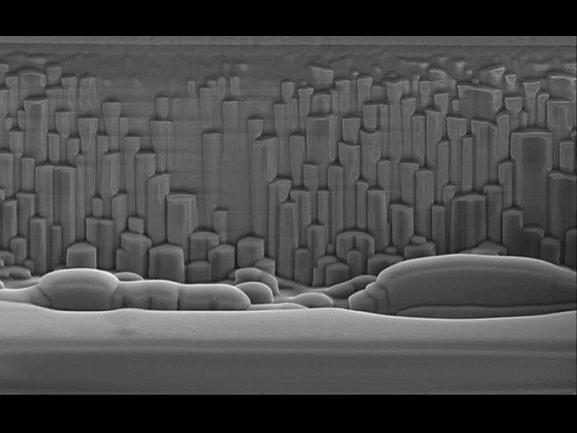

氮化镓搭建而成的，一座城镇！这不可思议的建筑奇观是用聚焦离子束技术实现的，这种技术利用电透镜将离子束聚焦成非常小尺寸的显微切割仪器，能够用来蚀刻、打磨样品表面，并使某些材料沉积在样品表面。by Tang Lei Jun
3 x% [6 ^4 A0 z1 s挤进三甲

/gkimage/ou/0b/zn/ou0bzn.png

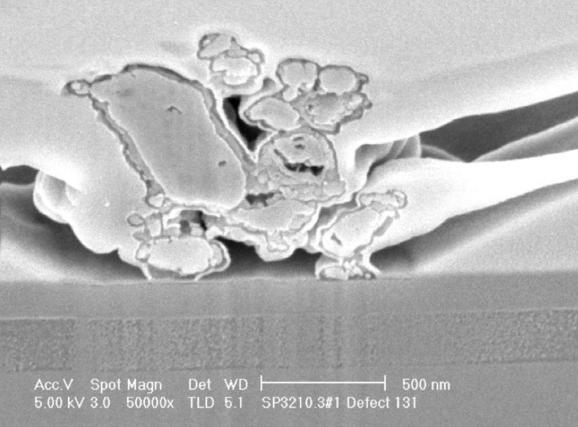

一个微粒掉在了一块干胶片上得到此物，“创作者”描述说这个看起来像一只正在搬运的工蚁。唔，像吗？要我说真是只可意会不可言传啦。by Ng Boon Haur & Oh Siew Khim
6 W/ d$ h9 ]! V9 Q1 P0 }# }0 Q屈居第四
' S& e) y5 J( G

/gkimage/62/yp/8l/62yp8l.png

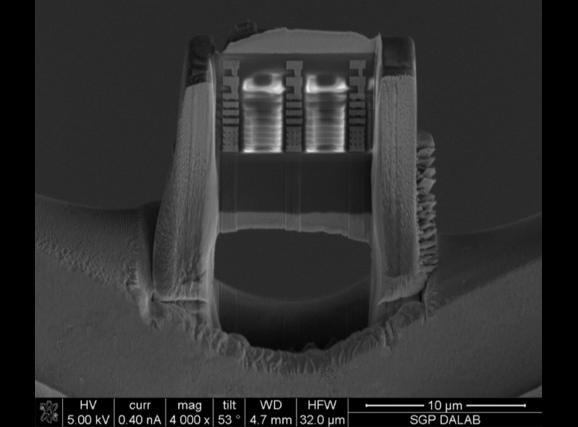

这个颇像来自动画片里的某AI其实是废弃的穿透式电子显微镜，好玩的“脸”其实是一块铜片，在聚焦离子束的作用下变形了。by Foo Fang Jie
吾乃天然

/gkimage/ef/cu/ey/efcuey.png

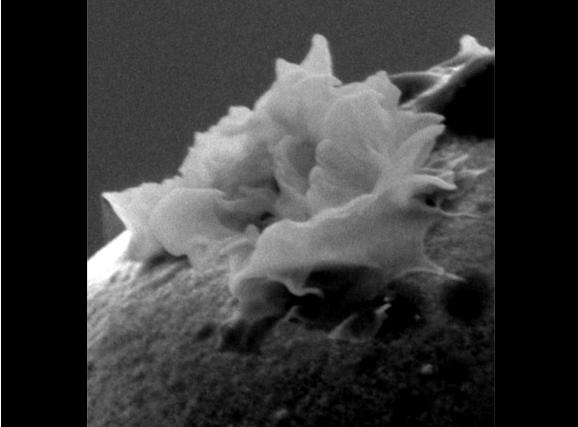

一朵白金野百合开在铜山谷中，铜栅格和分布在上面的铂以不同速度被注塑到一起，便形成了这幅好似复制拷贝自天然的风景。by Jacqueline Kwa
瘤下恐怖

/gkimage/s5/4n/u8/s54nu8.png

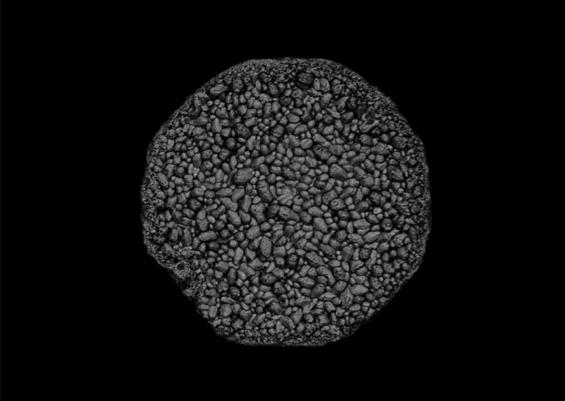

警告：有密集物恐惧者慎看！这个焊接时留下的“节瘤”，怎么看怎么像一堆虫卵……by Joey Phua
; n+ J9 i0 b6 A) @其实太慢

/gkimage/q5/ch/xq/q5chxq.png

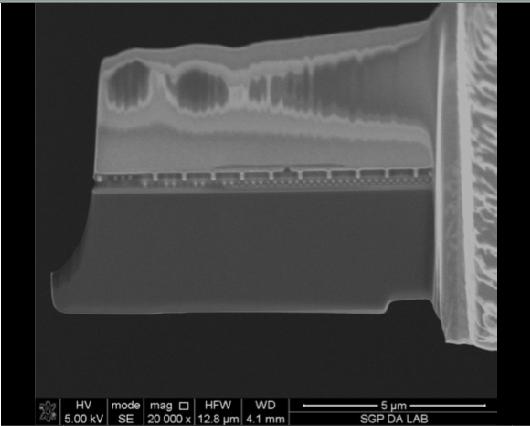

找到为什么做出来的芯片不合格比继续按照原有要求去做更多芯片来得紧迫，这张照片中的显示芯片样在穿透式电子显微镜下变窄了，原因在于图片中右边部分比其他部分切割得慢。（私以为像一列驶出隧道的地铁，可以送给韩松老师鉴定一下，没准引发一轮新的创作灵感）。by Ng Lay Sim
一八小心

/gkimage/n3/jz/iu/n3jziu.png

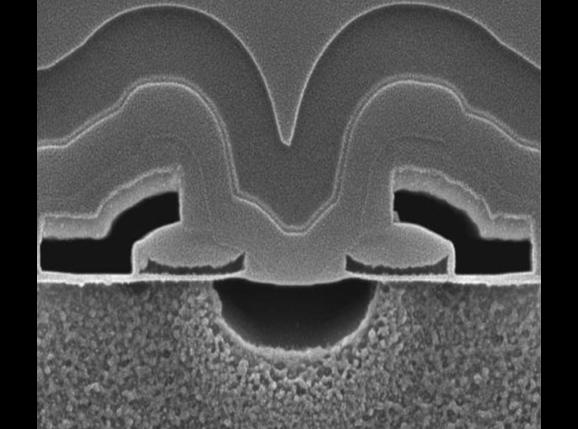

存储元件被化学溶剂污染了之后……拍摄者在检查装置为何无缘无故出现电压下降时捕获到了它。by Re-Long Chiu & Tim Schnutenhaus
俯视纠结

/gkimage/mh/7g/sv/mh7gsv.png

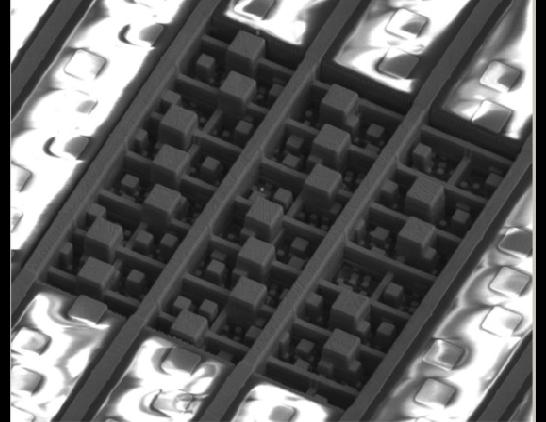

这张犹如在鸟瞰某个城市的图，其实是一些在氧化硅表面突起的铜。by Ho Mun Yee
它有点妖

/gkimage/hk/2y/6g/hk2y6g.png

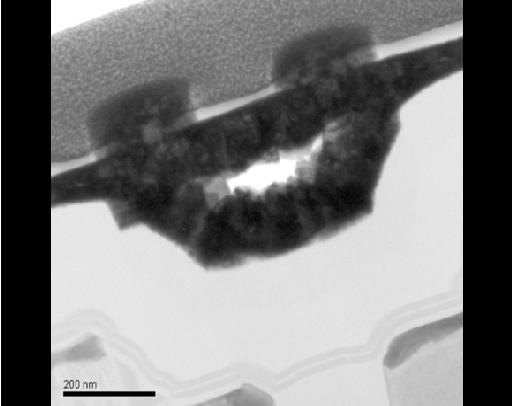

IC卡上的钨坑，穿透式电子显微镜拍摄。by Seah Pei Hong
了解更多IEEE“失败的艺术展2010”
