DIYer:                        微笑的小鸭                制作时间:                        2-3小时                制作难度:                        ★★★★☆                GEEK指数:                        ★★★★★                好吧，咱先从论坛说起。
: \! u) u( F: u4 q1 u8 T1 s最近呢，我经常泡论坛，看着人家的作品都是用漂亮的塑料盒甚至金属盒，而且面板设计的非常漂亮，再看看我的制作吧，没有一个用得起塑料盒。别误会了，不是买不起，而是加工不起啊……记得我以前曾经天真地用我的尖嘴钳和剪钳加工过一块塑料板，代价则是报废了一把剪钳和一手的伤……再想想，当我的作品作品发到论坛以后，很多人都问我为什么不用塑料盒，我当时真的无言以对了。只能说我加工不起。
5 ?9 Y: h& T) i+ {# ~" w对于DIYer来说，没有几件得心应手的工具，真的就算再巧夺天工也毫无用武之地。想起以前有一位大虾说过，你的作品要是有一个很好的外壳，那么即使内部再失败这也是一件成功的作品。而即使你的内部设计得再好再完美，没有一个合体的外壳，那么这就是一个失败之作。
9 o: q2 J7 A: Q5 F8 i" `怎么办？淘宝网也逛遍了，但根本就买不到我心目中的那个价位的……莫法，只有再次发挥我们的DIY精神，自己动手打造一个咯……哈哈，快递到了，废话少说，赶紧动手！
# j" o3 S& m- b1 k双向电梯
' p/ q& o4 ]: M7 B1   工具和材料        2   拆手枪，装配电钻套装        2.1   装配微型电钻套装                2.2   拆手枪                3   接线，把电机安装到枪体上        3.1   测试                3.2   接线                3.3   总装                4   秀秀本电动工具的功能        5   试机，打孔之类的        5.1   测试打孔——5mm复合板                5.2   测试打孔——1mm PVC管                5.3   测试电锯——剩余的手枪外壳                6   DIYer签到处 1   工具和材料（根据自身原因可能有很大变动）
○ 国产黄河模型手枪○ 微型电钻电磨套装 包括：○ 微型大扭力电机一台○ 钻夹头一套○ 钻头一盒（3.0，1.5，1.1，1.0，0.8×2，0.6×2）○ 锯片，磨片，连接头各一个○ 黑色胶带○ DC插头○ 2芯排线○ 微动开关○ 502（瞬间强力胶）● 尖嘴钳● 老虎钳或锤子● 台钳（可不用）● 还未成型的电磨（套装组合而成）● 金属块（要是不怕桌子被敲坏就不用了）● 电烙铁（及耗材）● 螺丝刀（最好是套装） 2   拆手枪，装配电钻套装2.1   装配微型电钻套装

/gkimage/rl/0t/im/rl0tim.png

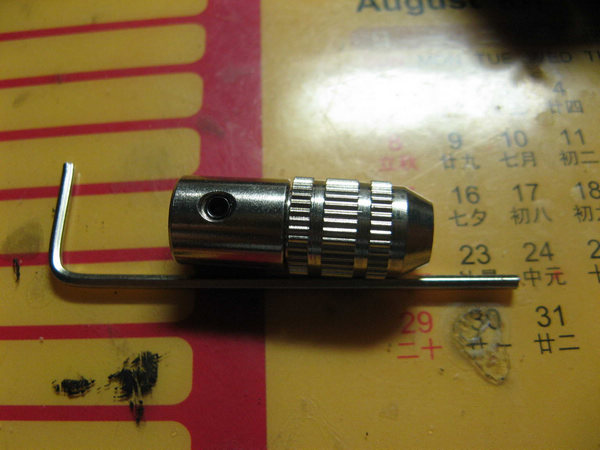

●这是钻夹头，可以更换钻卡头，非常方便。

/gkimage/qr/qj/s0/qrqjs0.png

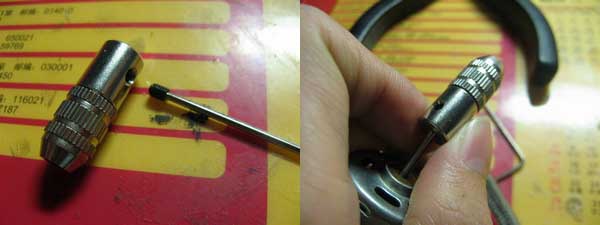

● 用附送的扳手把卡簧卸下来，装上电机。

/gkimage/7a/rn/ow/7arnow.png

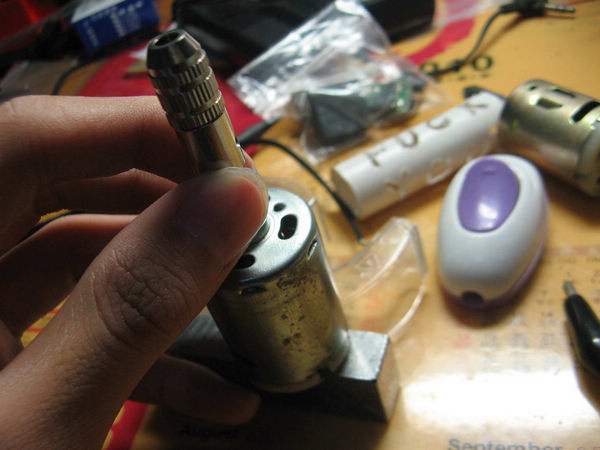

● 用老虎钳把卡头砸进去，底下垫一块金属块，以免损坏电机和桌子。

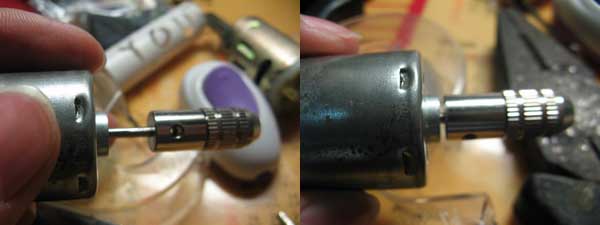

/gkimage/dk/03/5d/dk035d.png

● 把它砸到底，留出大约1mm的空隙。

/gkimage/u3/4k/h7/u34kh7.png

● 把卡簧上回去。（要用锤子砸这么紧，好像不用卡簧了吧？） 2.2   拆手枪

/gkimage/c3/0w/fm/c30wfm.png

● 黄河的模型枪的确很出名，质量也非常好。这把枪用了好多年了，不久之前坏了，那就废物利用一下吧~~

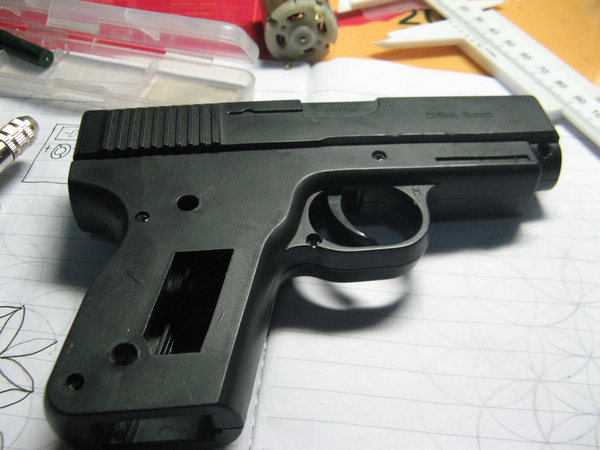

/gkimage/vf/2o/eg/vf2oeg.png

● 把侧面的不知道什么东东撬下来。

/gkimage/tu/uz/ut/tuuzut.png

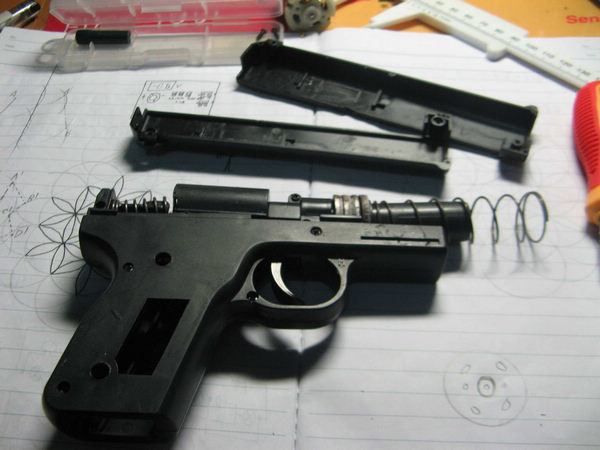

● 把枪上面的盖子卸下来。前面有一个复位弹簧。

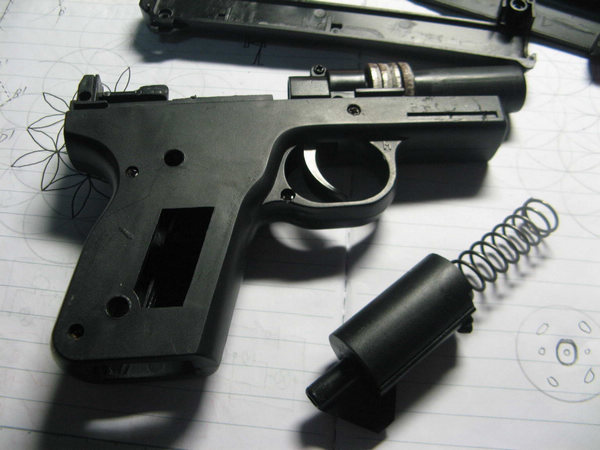

/gkimage/ys/ti/qe/ystiqe.png

● 首先就是解除它的武装，左下角那个东东，要是飞出来的话…那真的就bye-bye了！！！

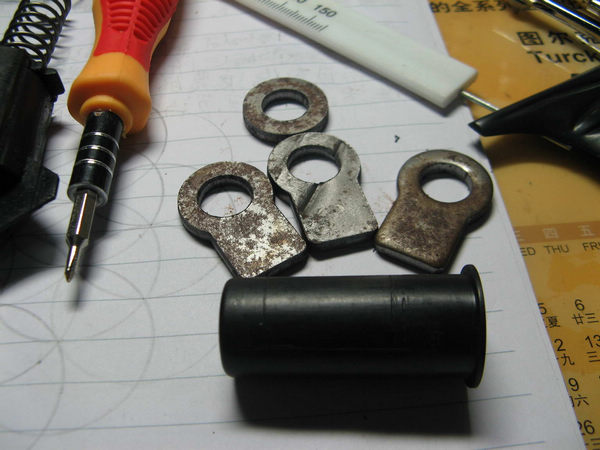

/gkimage/6z/5k/rc/6z5krc.png

● 还有几片配重哦，这枪拿着手感的确不错

/gkimage/0r/ja/rs/0rjars.png

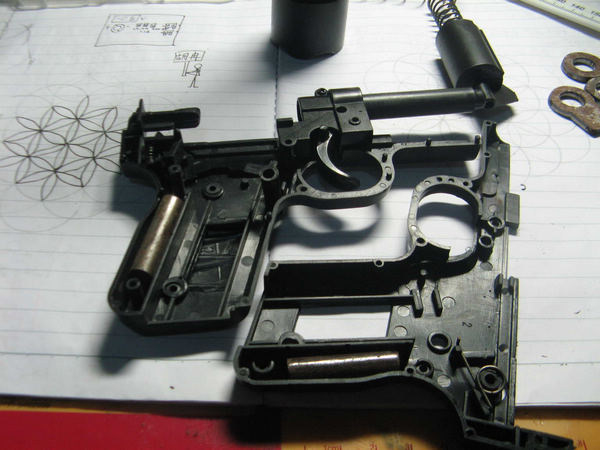

● 好了，拆下螺丝，一用力，枪体一分为二。

/gkimage/kv/cz/tr/kvcztr.png

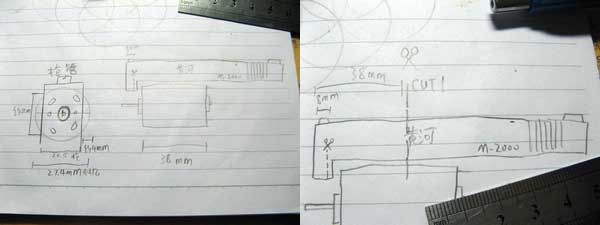

● 设计纠结了半天，终于决定，直接把阻挡电机安装的那部分外壳直接锯掉！！！

/gkimage/ic/k7/xq/ick7xq.png

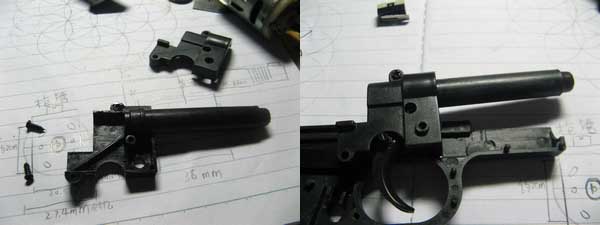

● 里面的这段枪管可以直接拿掉，不需要大动干戈。

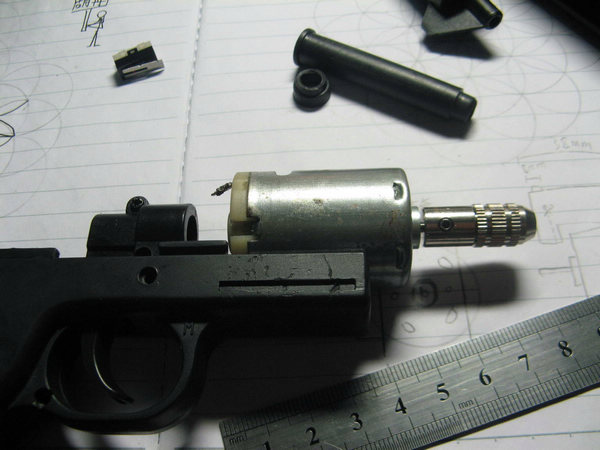

/gkimage/ez/oe/63/ezoe63.png

● 放上电机，这简直就是为我而准备的，太合适了！！

/gkimage/00/np/eg/00npeg.png

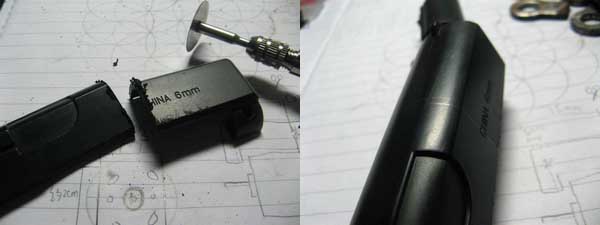

● 用铅笔画出一条线，上锯片直接锯掉！！ 3   接线，把电机安装到枪体上3.1   测试

/gkimage/z5/0s/yl/z50syl.png

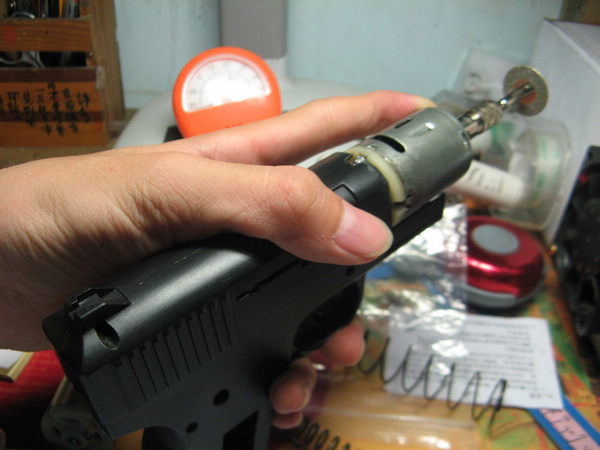

● 大概效果如图所示

/gkimage/oe/6q/fw/oe6qfw.png

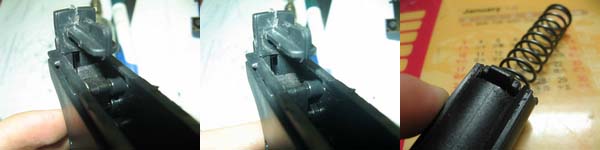

● 注意图中间，我来讲解一下。这个卡子（左，中图）原来是用于卡住气缸的。很明显，汽缸中间有一个卡头（右图）。枪体内的卡子起到了卡住气缸的作用，上弹时气缸被卡住，扣下扳机时气缸则被释放，。这里不废话那么多，我们就是利用这个卡子来控制电钻的开关，这样既美观又可以延长使用寿命。

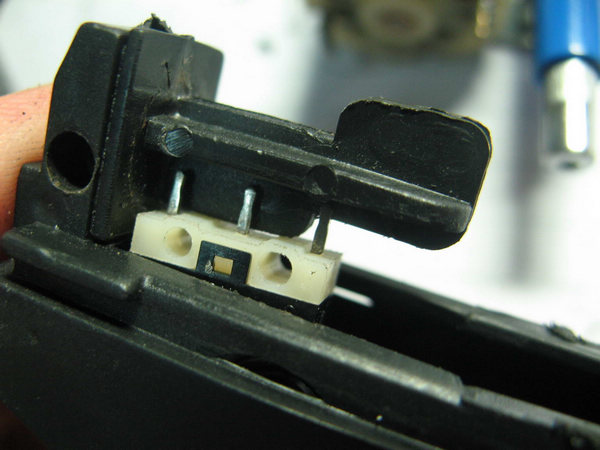

/gkimage/ta/m9/qk/tam9qk.png

● 将微动开关放置在卡子下面。测试通过，可以控制开关。 3.2   接线

/gkimage/6w/r8/n7/6wr8n7.png

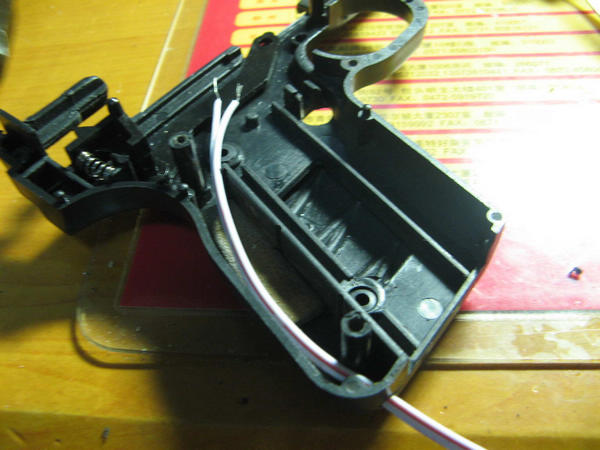

● 在枪柄上打孔，把线穿过去。

/gkimage/3r/ws/an/3rwsan.png

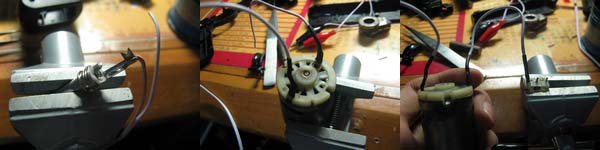

● 焊接插头线、电机线、开关线。

/gkimage/7q/73/97/7q7397.png

● 远远扫了一眼俺那整齐的工作台……

/gkimage/t0/3k/39/t03k39.png

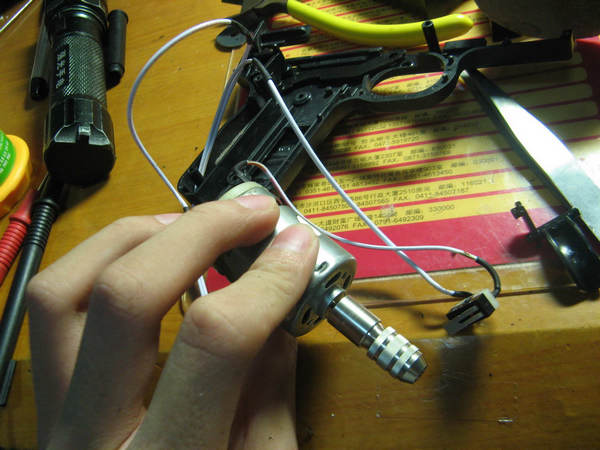

● 把各股导线接在一起，包好。 3.3   总装

/gkimage/u3/fc/pv/u3fcpv.png

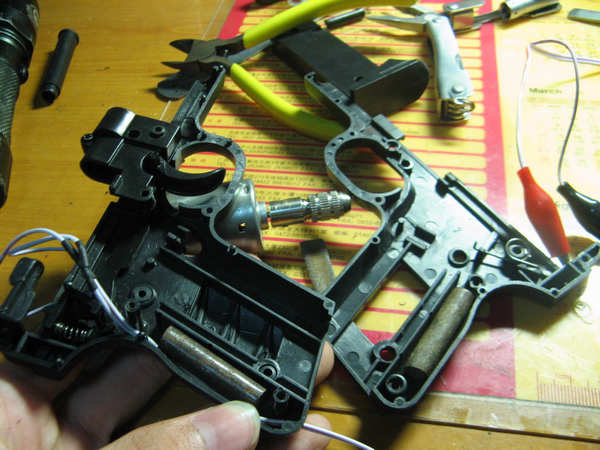

● 准备合上枪体。

/gkimage/81/xr/c2/81xrc2.png

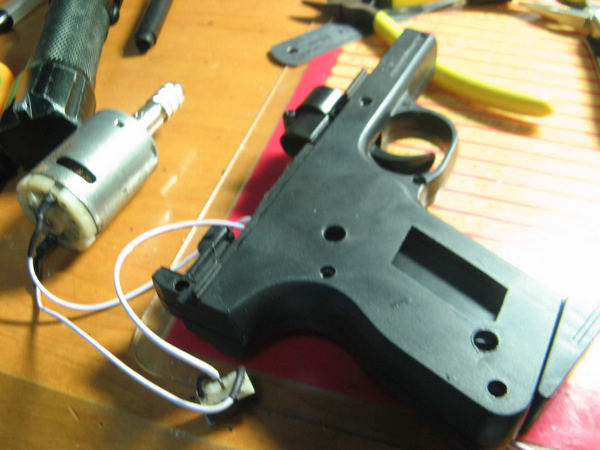

● 合上枪体，准备总装。

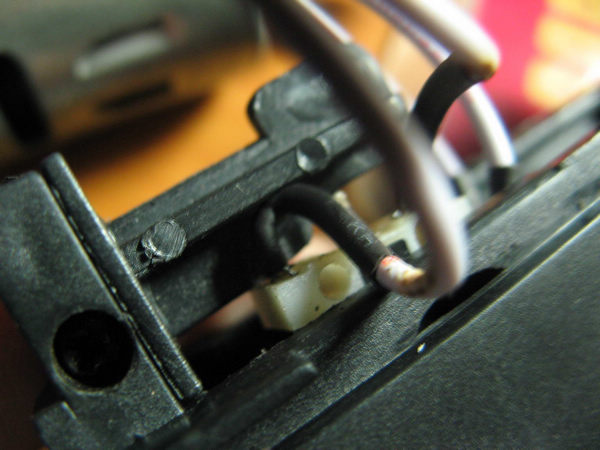

/gkimage/0p/is/el/0pisel.png

● 开关放在早已定好的位置，顺便上点热熔胶。

/gkimage/ui/0s/9z/ui0s9z.png

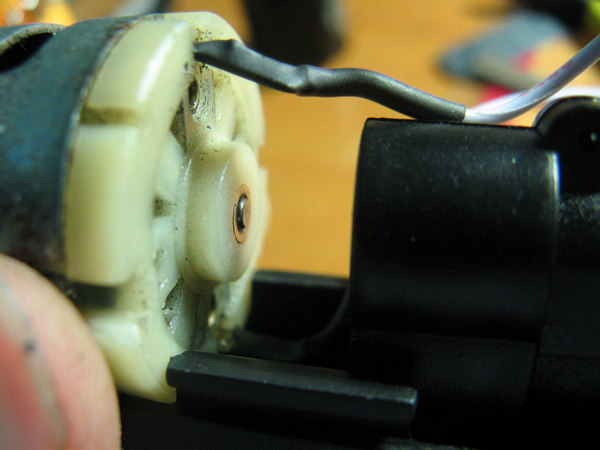

● 这把枪真的是为我而设计的…这样的设计又不会折断电机线又可以受力，两全其美啊！！！

/gkimage/6j/b1/mb/6jb1mb.png

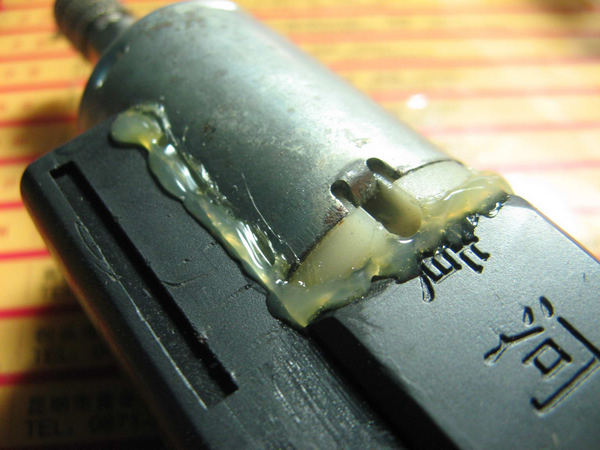

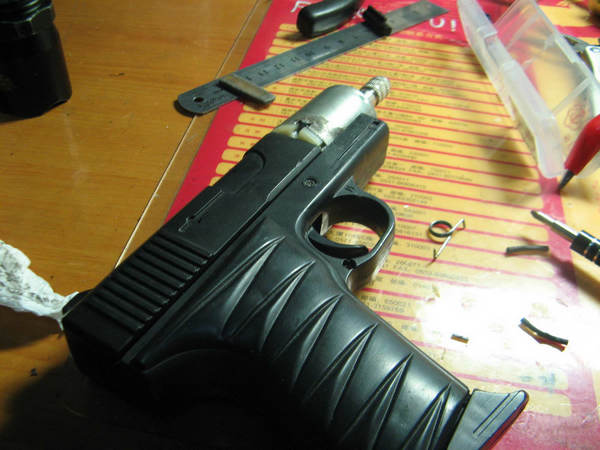

● 先用502瞬间强力胶把电机固定在枪体上

/gkimage/vp/h0/4b/vph04b.png

再滴上热熔胶。这就是双重保险。

/gkimage/3g/a1/48/3ga148.png

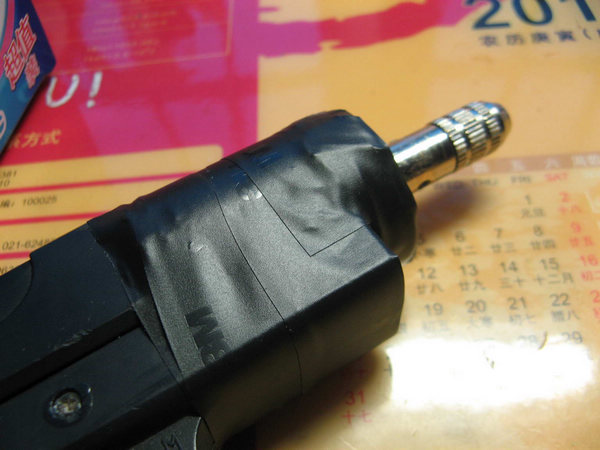

● 最后为了美观，用黑色绝缘胶带把不和谐的铁色电机包起来。

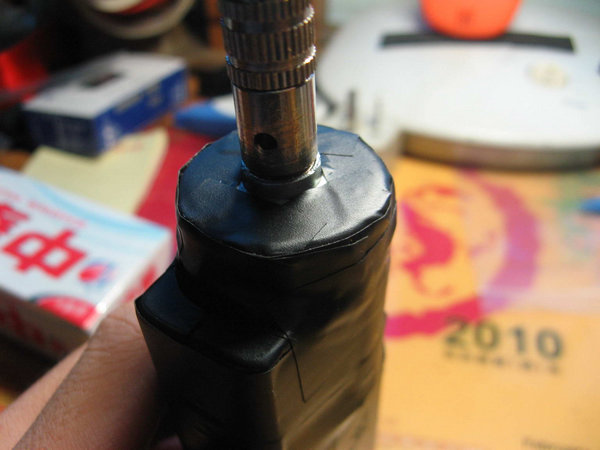

/gkimage/r5/px/s0/r5pxs0.png

● 为了防止碎屑的飞入影响电机的寿命和转动，把前面也粘起来。

/gkimage/q6/j3/32/q6j332.png

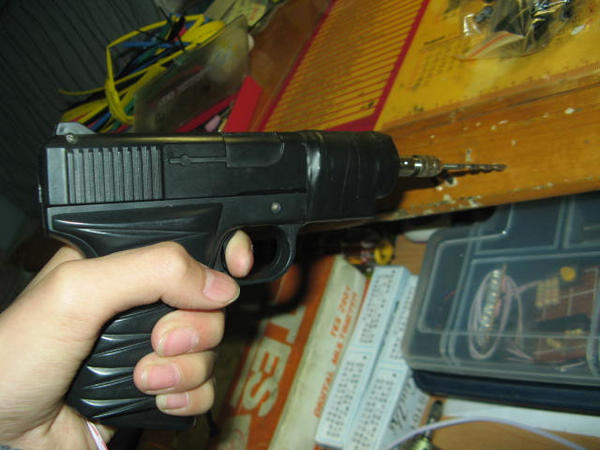

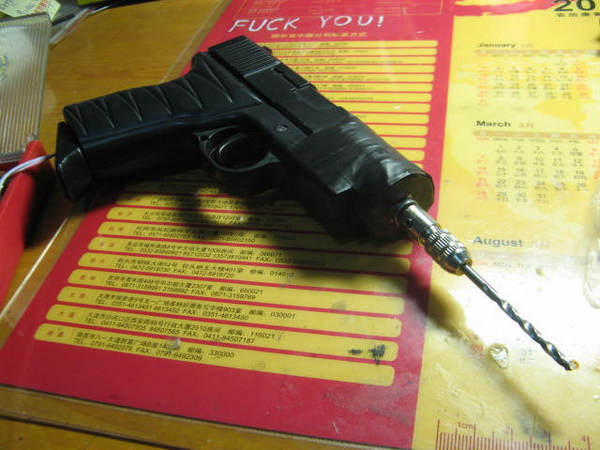

● 最后，一台拉风的手电钻就在我们的手中诞生啦~~~我当时一激动就把我的桌子给打了3个洞……童鞋们千万别学我啊…… 4   秀秀本电动工具的功能

/gkimage/hw/0e/ou/hw0eou.png

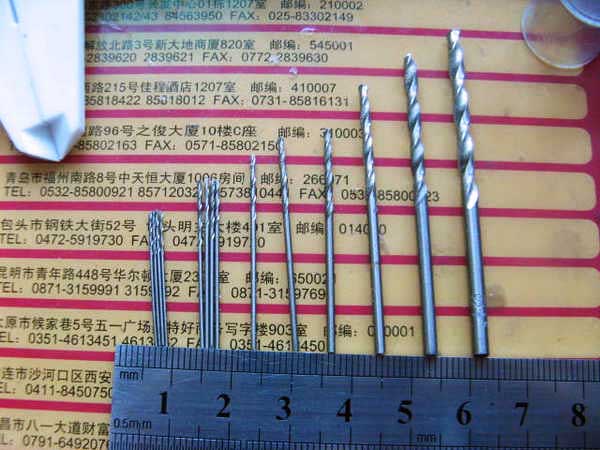

● 这是钻头们。

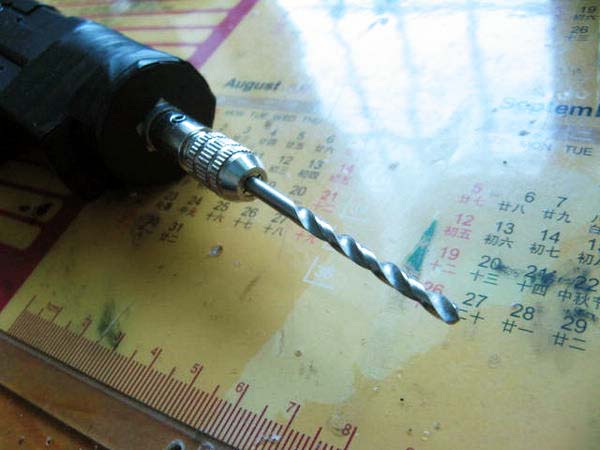

/gkimage/ph/a9/2a/pha92a.png

● 电钻。

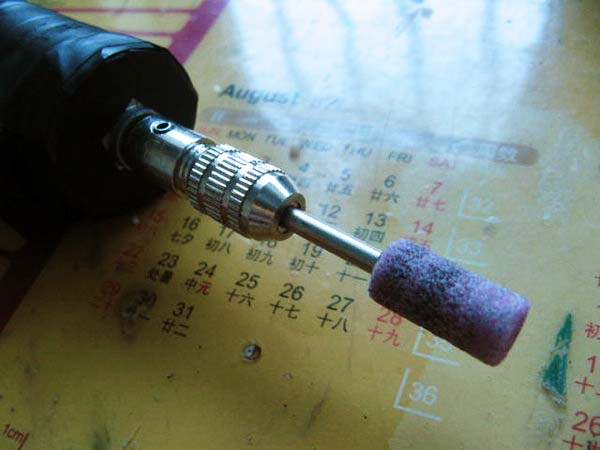

/gkimage/6k/fr/i1/6kfri1.png

● 电磨。

/gkimage/0p/a3/op/0pa3op.png

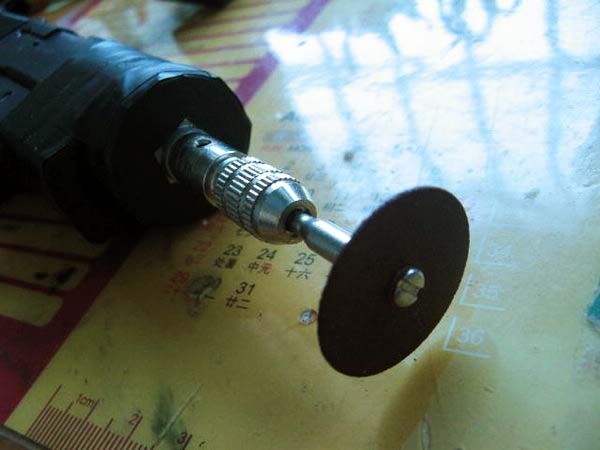

● 电磨，too,只不过是磨片。

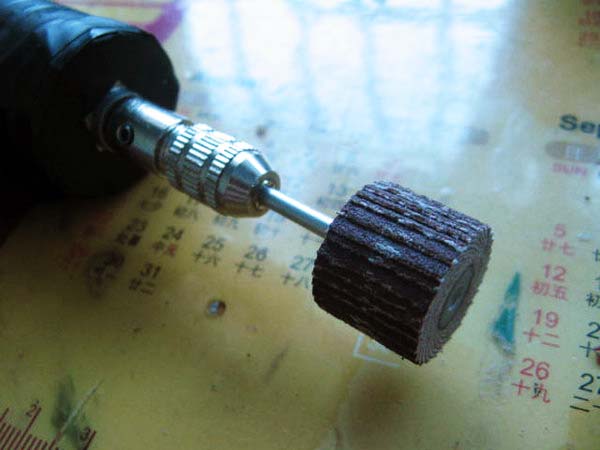

/gkimage/bh/sr/hk/bhsrhk.png

● 电打磨头。

/gkimage/5y/by/sn/5ybysn.png

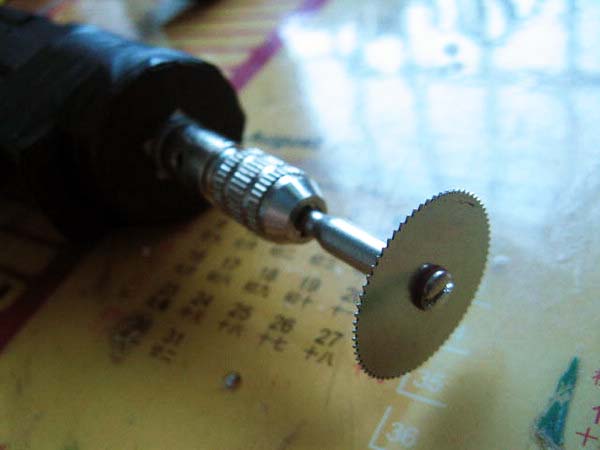

● 嗯嗯，电锯……

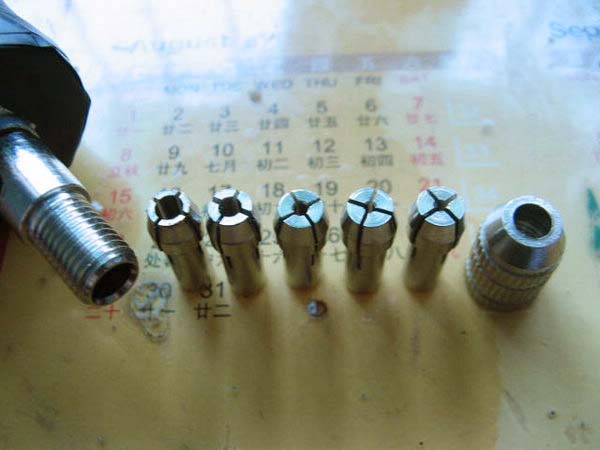

/gkimage/w0/w1/2b/w0w12b.png

● 一套5个内卡头，可以卡住不同直径的各种头，体积小，实用。 5   试机，打孔之类的5.1   测试打孔——5mm复合板

/gkimage/cq/i4/bw/cqi4bw.png

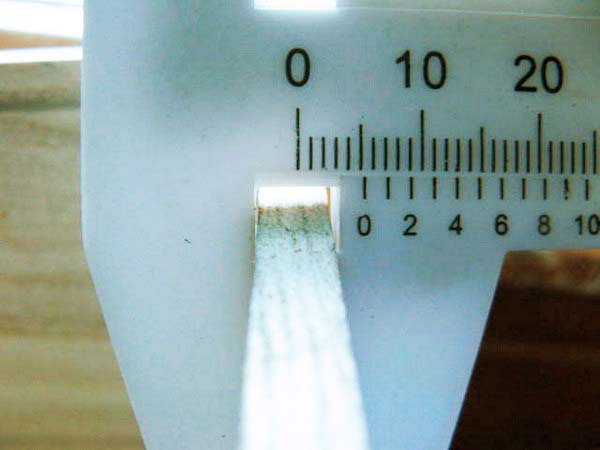

● 实际上不止5mm哦。

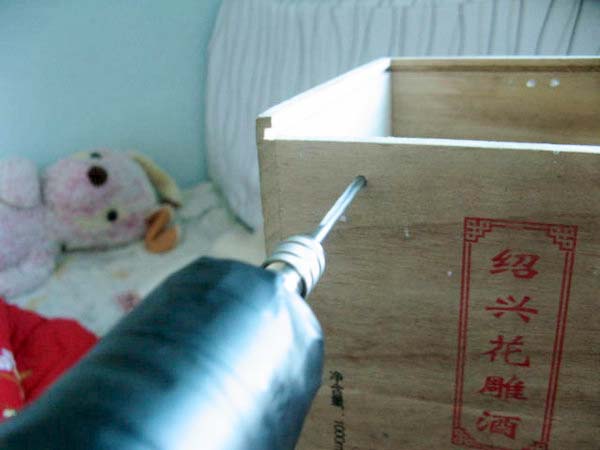

/gkimage/vx/4z/3b/vx4z3b.png

● 开始打孔了。

/gkimage/wh/h2/uz/whh2uz.png

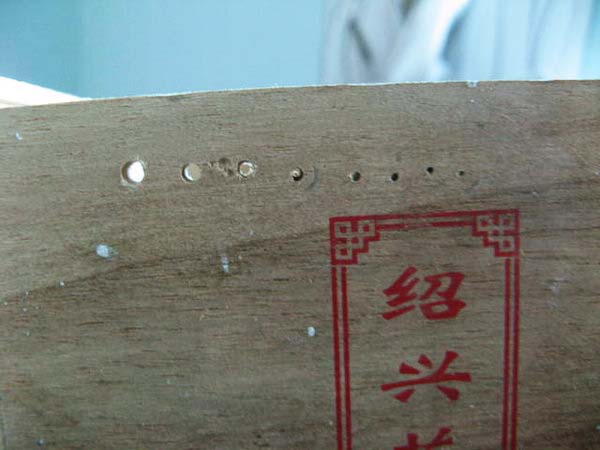

● 从右到左是从大到小的钻头的孔。最大3mm，最小0.4mm。 5.2   测试打孔——1mm PVC管

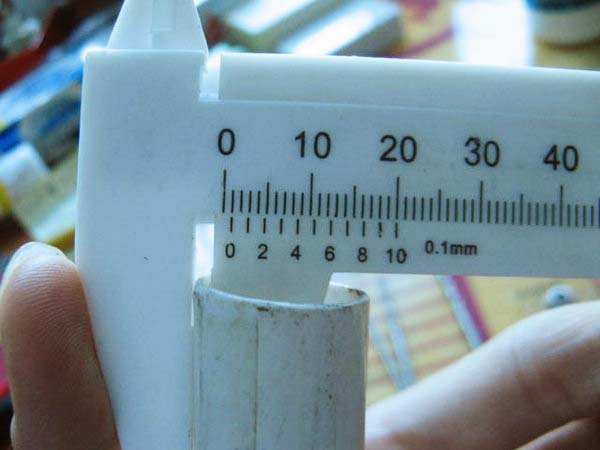

/gkimage/y1/1r/td/y11rtd.png

● 这次是货真价实的1mm。

/gkimage/ad/o3/q6/ado3q6.png

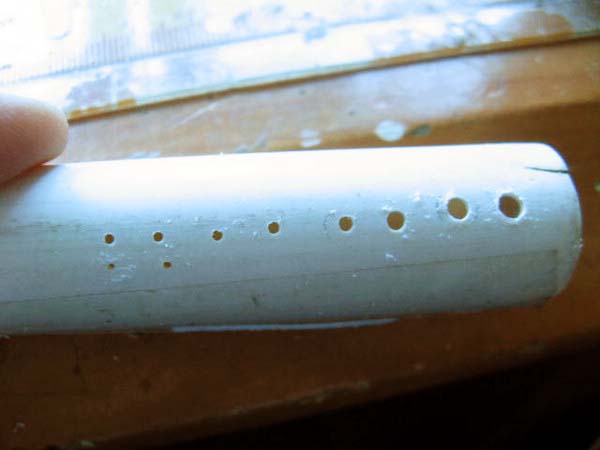

● 从大到小依次打了孔，右边下面的是0.6mm和0.4mm的（由于钻头打滑，我就用0.8mm的钻头狂打孔）。 5.3   测试电锯——剩余的手枪外壳

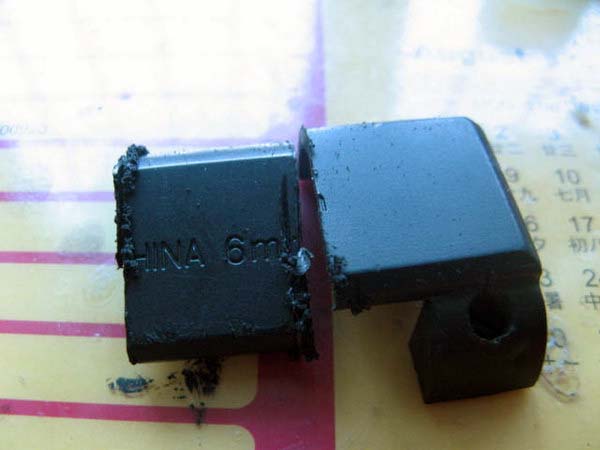

/gkimage/az/my/b9/azmyb9.png

● 这可怜的边角料，3秒之后，一分为二…… 6   DIYer签到处想要DIY，没工具不是理由！膜拜不如行动，省银子又充满乐趣的DIY，何乐而不为？
