磁秤：真的GEEK，称重也要用磁场

dupan047

/gkimage/d3/yu/2r/d3yu2r.png

DIYer:                        puffin_juice                制作时间:                        1-2小时                制作难度:                        ★★☆☆☆                GEEK指数:                        ★★★★☆                如果天平不用弹簧，而是用某种更加飘忽不定的力量——比如说磁场？听起来是个不错的主意，而且这个主意就在这里成为了现实。不过略有不足的是我忽视了永磁体磁场强度与距离的非线性关系，使得刻度盘上的标尺间距并不均匀。不过，好极了，这最后面我将公布我对于这个问题的解决方法。让我们开动起来吧！
" S; y! s" t: z7 r2 U双向电梯
) @5 V7 L( F8 r, S  t+ Q1   工具和材料        2   开工吧！先把一切组装起来        3   精确的标记！制作你的刻度盘吧        4   尽善尽美！不足之处还得改进        5   DIYer签到处 1   工具和材料● 剪刀● 起子● 笔○ 永磁体×2○ Meccano玩具（带孔的角钢条也行，可在建材店买到）若干○ 螺丝和螺母若干，用来固定那些钢条○ 塑料盖，用来做托盘的○ 方格纸○ 硬纸板或者塑料板○ 细铁丝和细线○ 图钉若干○ 硬币一组 2   开工吧！先把一切组装起来

/gkimage/nv/6k/18/nv6k18.png

● 这是标尺部分。

/gkimage/u1/7s/6n/u17s6n.png

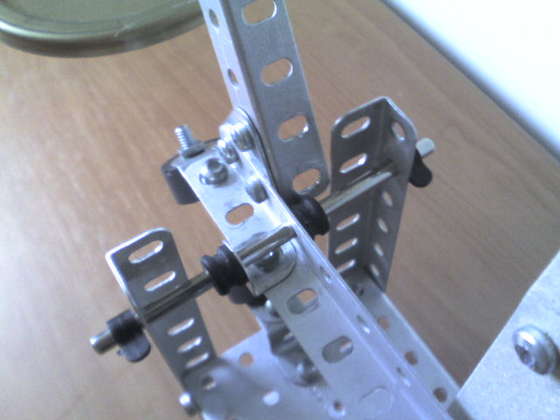

● 这里是秤轴的部分。

/gkimage/rl/rj/ks/rlrjks.png

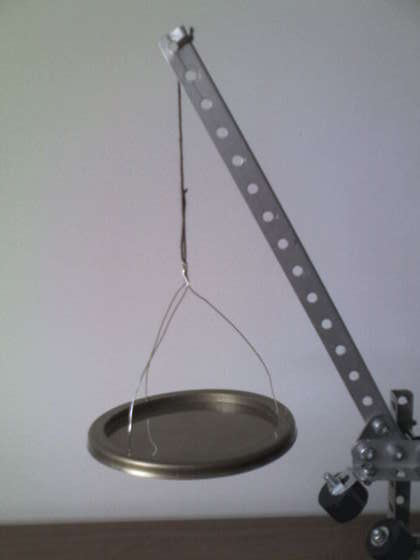

● 还有托盘。

/gkimage/om/8w/4j/om8w4j.png

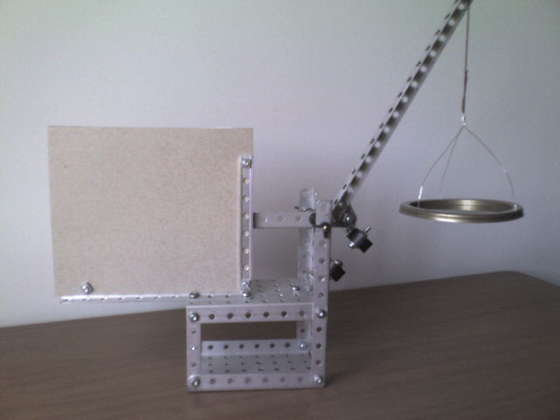

● 整体的结构。

/gkimage/sj/qy/jn/sjqyjn.png

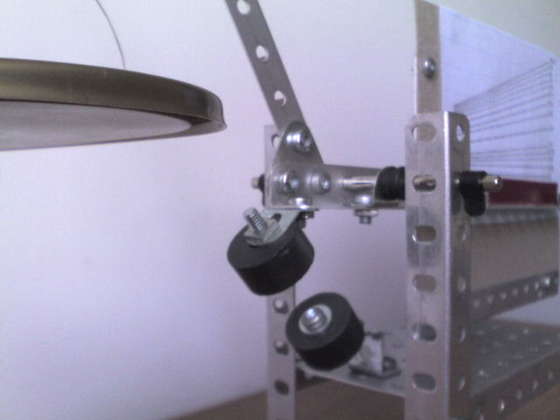

● 当然别忘了磁铁的部分。总之如图所示把所有部件组装起来——当然，热爱开动脑筋的你也可以做得和我这个完全不同。不过，听我的，你最好要调整出一个和磁铁相距最大的角度来。 3   精确的标记！制作你的刻度盘吧

/gkimage/6e/ul/2f/6eul2f.png

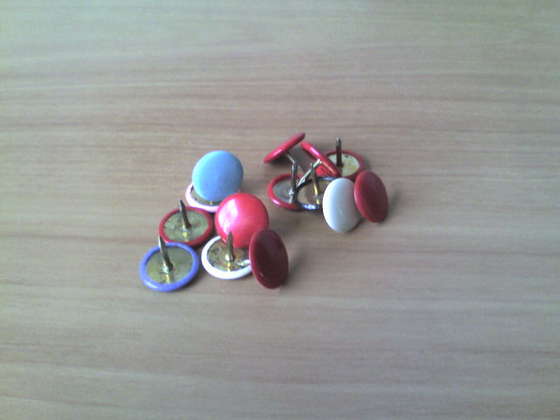

● 作为一个天平，刻度是不能缺少的，所以我们需要在方格纸上标出标度。这并不难理解：一般图钉重是0.25克，而我们正好可以用它来确定硬币的重量。

/gkimage/hh/x6/ee/hhx6ee.png

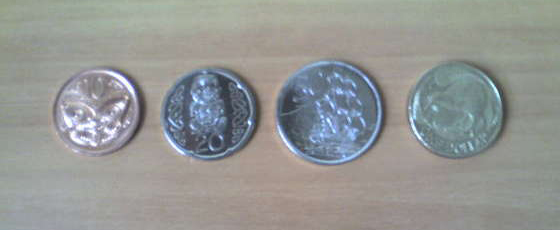

● 这里使用了一套全新的新西兰硬币，大小合适，10分硬币重3.3克，20分硬币重4克，50分硬币重5克。

/gkimage/s4/ei/z2/s4eiz2.png

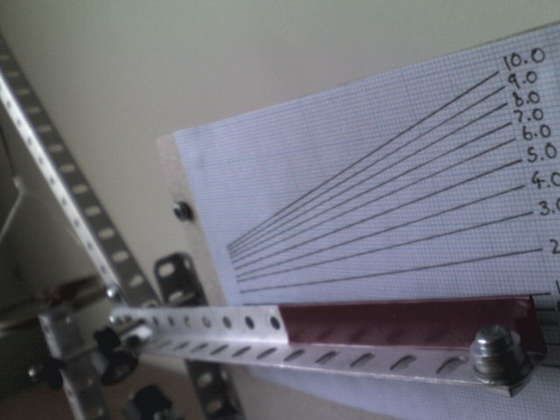

● 利用已知的这些重量在天平的标尺盘上画出刻度线，并标好重量值，天平的刻度盘就大功告成了。

/gkimage/87/f0/t7/87f0t7.png

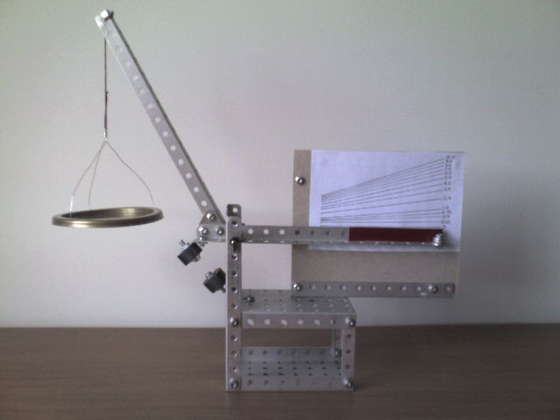

● 怎么样，外表帅气吧！

/gkimage/gl/np/5c/glnp5c.png

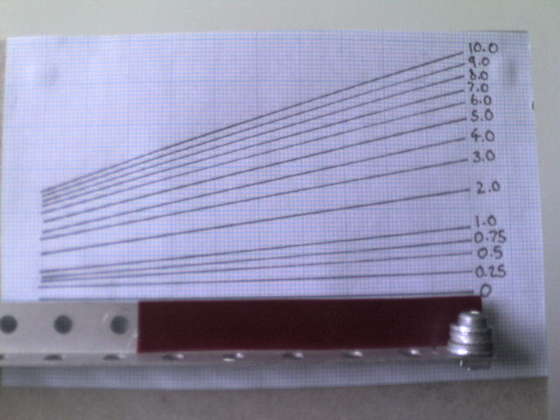

● 这架天平可是个高灵敏度的家伙！灵敏度接近1克，所以重量超过10克之后磁铁就相碰了。 4   尽善尽美！不足之处还得改进

/gkimage/uw/t2/p0/uwt2p0.png

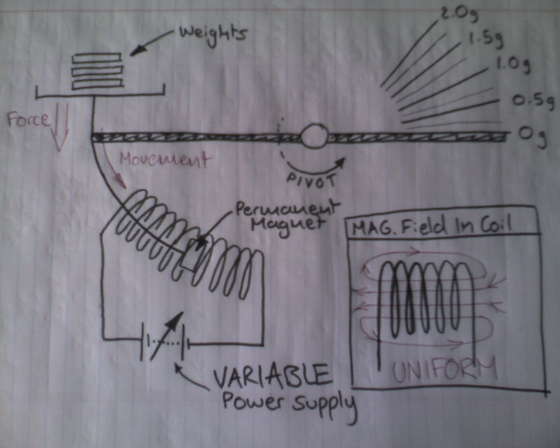

● 由于磁场强度的变化和距离之间并不是线性的而是指数型的关系，因而就有必要为了刻度的均匀而进行一些改进了。这里提出的想法是，利用长螺线管所获得的匀强磁场。只要在螺线管的内部，磁场的作用力就会是恒定的，这样，之前的关系就会是线性的了。采用螺线管另一个优点是，我们可以通过调节通过螺线管的电流强度来调节其磁场强度，从而调整天平的灵敏度。看看上面的示意图吧。 5   DIYer签到处

由于项目的原作者惜墨如金，所以...
! ]: a% C$ }% q$ Z; j' B幸好这个磁秤的结构简单，大家看着图片应该也能自己组装一个了吧

资料来源
翻译:                        jackie                编辑:                        Cosmodox                猛击我参与DIY站调查，打造你心目中的DIY站
果壳DIY站微博: http://t.sina.com.cn/guokrdiy

单身汉

由于磁场强度的变化和距离之间并不是线性的而是指数型的关系，因而就有必要为了刻度的均匀而进行一些改进了。这里提出的想法是，利用长螺线管所获得的匀强磁场。只要在螺线管的内部，磁场的作用力就会是恒定的，这样，之前的关系就会是线性的了。采用螺线管另一个优点是，我们可以通过调节通过螺线管的电流强度来调节其磁场强度，从而调整天平的灵敏度。看看上面的示意图吧。

匀强磁场对永磁体的作用力是一个定值，不随磁体在螺线管内的位置而改变。如果不改变螺线管的电流，根本就不能起到秤的作用。。。
