几何纸球：“插”出来的极客艺术

mi123

/gkimage/hu/gt/q2/hugtq2.png

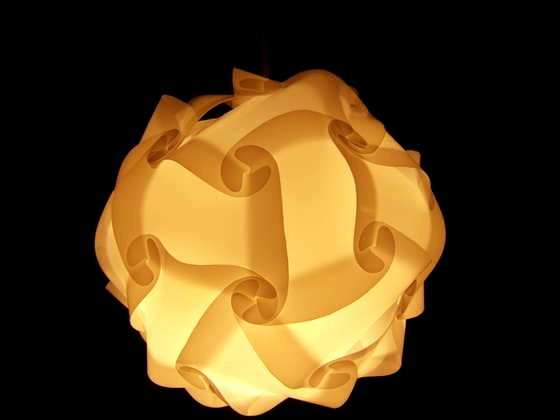

DIYer:                        danMonkeyLectric                制作时间:                        1-2小时                制作难度:                        ★★☆☆☆                GEEK指数:                        ★★★★☆                只用一种裁剪图形，幻化出变化多端的极富设计感的立体灯罩造型！你还可以根据自己的想象力和创意用不同的基础图形去尝试更加复杂多样的立体几何结构。各种给力的多面体结构也许就在你的某个不经意的尝试中出现！
5 C% M7 |& t/ f. t; q

/gkimage/sj/l9/15/sjl915.png

每一片基本图形组装成整体的过程都是纯手工打造，完全可以不借助胶水，也就是说你任何时候都可以将原来结构打散，然后再变个法儿组装出个新花样来，应时多变的造型永远不会担心过时哦~

/gkimage/2c/wi/5k/2cwi5k.png

周边用途：拼搭过程适合儿童早教期间对于几何图形的认知（也不介意成年大叔来此补习），完工的时候你还可以收获一个装饰效果着实不错的灯罩哟~双向电梯

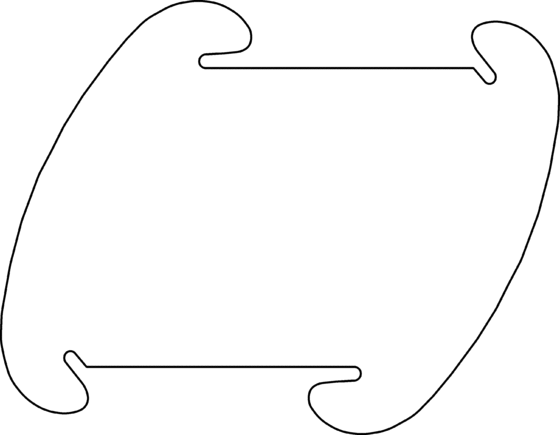

7 D8 E& d7 a& H/ Z; i2 t6 V1   工具和材料        2   我们的基础模型单元        3   裁剪你的模板们        4   变形组装        5   整体展示        6   更多设计——“插”出来的球形        6.1   四边形组合纸球~（30面体）                6.2   三角形组合纸球（20面体）                6.3   六边形组合纸球（20面体）                6.4   五边形组合纸球（12面体）                6.5   五角形组合纸球（12面体）                6.6   十边形组合纸球（12面体）                6.7   十角形组合纸球（12面体）                7   DIYer签到处 1   工具和材料● 剪刀○ 磨砂材质塑料或者纸张（总之既要有一定的硬度又要有较好透光度的那种材质，同时提请注意：纸张的坚固程度不仅决定了灯罩的使用寿命还决定了最后成品的大小。当然是坚固的材质更能承载较大型的设计。）○ 用绳子捆绑的灯泡底座（IKEA就能买到）○ 荧光灯泡（建议用节能灯吧，足够的照度下也不至于把你家的塑料灯罩烧化了。干燥气候，防火工作还是不能含糊的。） 2   我们的基础模型单元

/gkimage/v7/zb/st/v7zbst.png

国外还真有商店专门出售这种已经裁好的图形单元的，省去人们自己裁剪的麻烦。但是嫌动手麻烦的人明显太缺乏专业精神了。俗话说得好：不想当GEEK的NERD不是好裁缝...

我尝试过不少不同的塑料材质和零部件尺寸，得出了以下靠谱的建议：● HDPE(高密度聚乙烯)材质：给力，卖相也好，便宜易得。我用0.8mm厚度的材料裁成8cm见方的小块（这是这种厚度适宜的最小尺寸，考虑到它的可弯曲程度，一般你做成12-15cm见方的模板都是可以搭~）。这是最经济实惠的选择，许多大瓶装牛奶等饮料的包装用的就是这种材质，废物利用一下也不错哦。● Delrin Acetal（乙缩醛二乙醇；俗称塑钢）：假如你是个重外观的视觉主义者，那这是最好的选择——最纯白的色泽和最佳的柔光效果（看起来有点像亚克力，但是没有亚克力那么脆）。0.35mm的材料能做6cm见方大小；0.5mm——8-12cm; 0.65mm——12-15cm。跟HDPE比起来，这家伙更娇贵也更难伺候一些，因为脆而坚硬，小心操作。● Vinyl（乙烯基）：没用过，但是建议用厚一点的材质，因为它并不坚固。另外，你很方便给这种材料着色！● 普通纸张：我没有试过卡纸一类，但是做小型掌上玩物的话纸张一定更合适。懒得纠结材料的同学可以参见第六步：用纸张尝试更多设计。● 加固型包装纸：是个不错的选择，用彩色的包装纸可以做出绚丽多彩的效果。● 亚克力：我很脆弱，我会在组装时给你带去无穷麻烦，所以我是打酱油的反面教材。● 另外：用同样大小的基本模块组装，最终成品的结构越大，对材质坚固程度的要求也越高：比如你用同样12cm见方的基本单元组装一个100面体和一个12面体，100面体需要的厚度一定更大。 3   裁剪你的模板们● 用马克笔画出形状，然后用剪刀或者小刀沿着边缘切割。慢工出细活，只要你有耐心，完成这一步并不难。● 用激光刀，假如你有这设备的话。 4   变形组装

/gkimage/bw/ui/ay/bwuiay.png

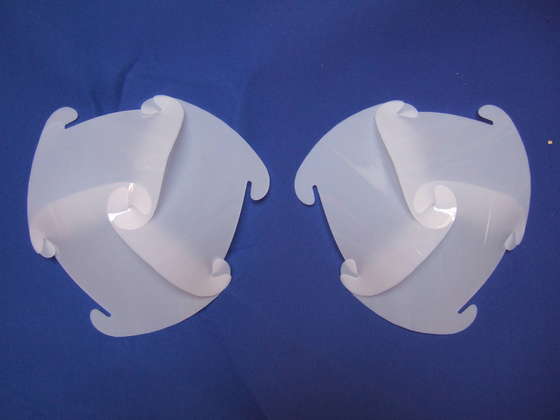

● 组装是一个充分施展你主观能动性的过程。

/gkimage/iz/7y/zz/iz7yzz.png

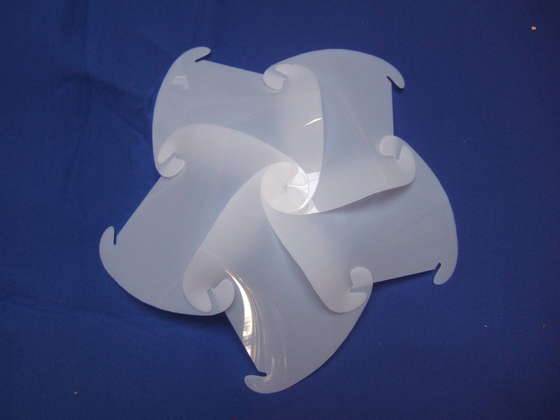

● 多尝试几种不同结合点的构造方式。

/gkimage/2w/f6/o7/2wf6o7.png

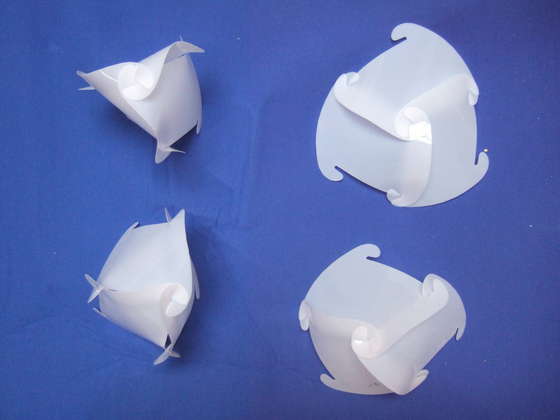

● 我在这里仅展示几种顶点的结构作参考。

/gkimage/f1/8l/jn/f18ljn.png

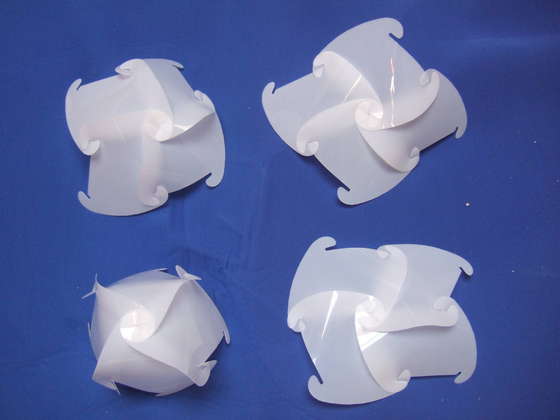

● 许多其他各种组合的造型都是基于这几种顶角结构的。

/gkimage/bs/1w/3x/bs1w3x.png

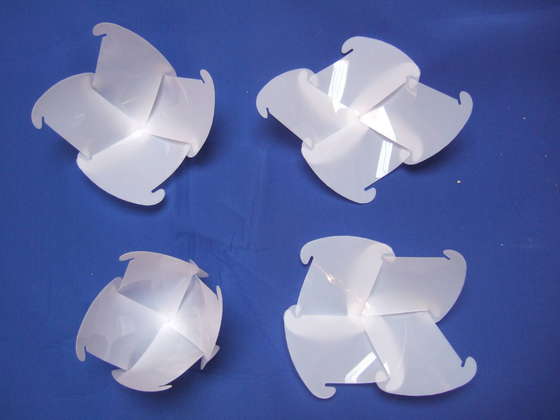

● 就把这种基础构型当做你架构自己作品的砖瓦吧！ 5   整体展示

/gkimage/y5/7j/hi/y57jhi.png

● 8张，100张，或是更多张模板都能出造型。

/gkimage/rp/z2/10/rpz210.png

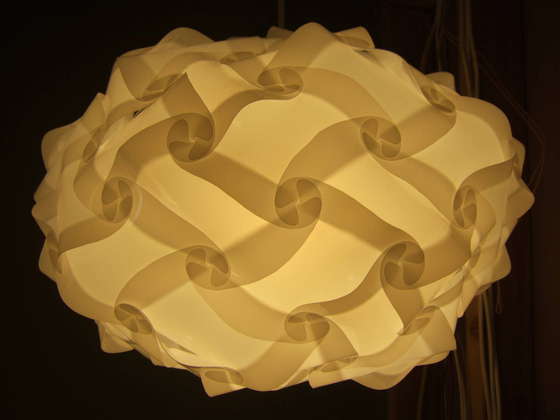

● 我是榴莲造型。

/gkimage/hk/2s/zt/hk2szt.png

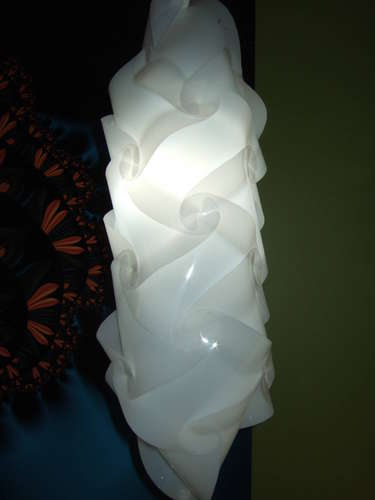

● 还有大长脸。

/gkimage/uy/pu/tf/uyputf.png

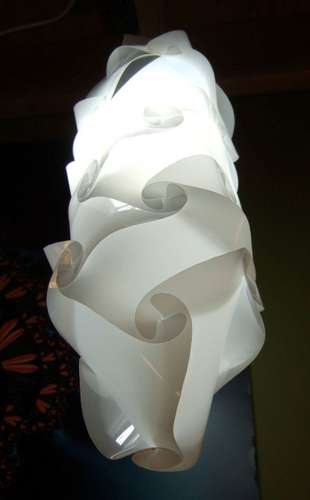

● 或者笋形？

目前有的反馈表明，只要是凸面体都没有问题，但是尚未有稳定的凹角造型出现。。。

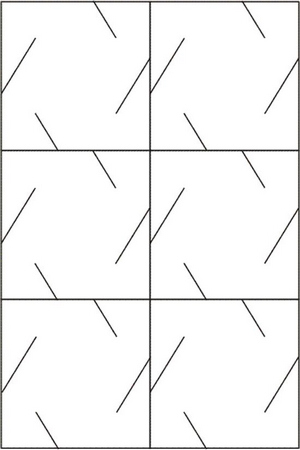

6   更多设计——“插”出来的球形接着提供更多超值的平面图形组合构造的玩法！发挥你的创造力，就会发现二维图形和三维几何图形之间所隐含的千变万化的联系哦~ 6.1   四边形组合纸球~（30面体）

/gkimage/7b/8g/pd/7b8gpd.png

/gkimage/z8/2e/3b/z82e3b.png

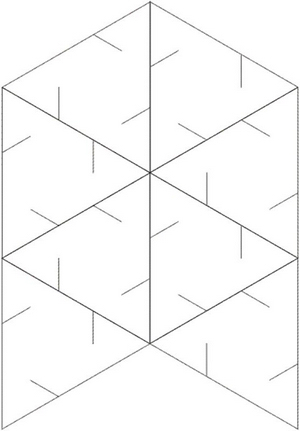

6.2   三角形组合纸球（20面体）

/gkimage/63/we/ns/63wens.png

/gkimage/2k/e3/nr/2ke3nr.png

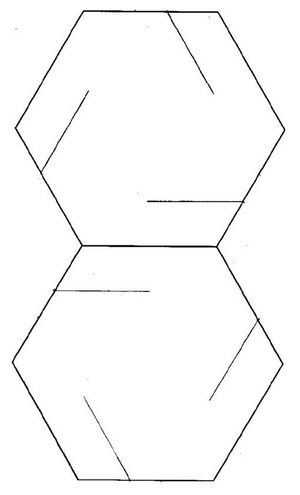

6.3   六边形组合纸球（20面体）

/gkimage/tb/2a/nj/tb2anj.png

/gkimage/e2/fk/xz/e2fkxz.png

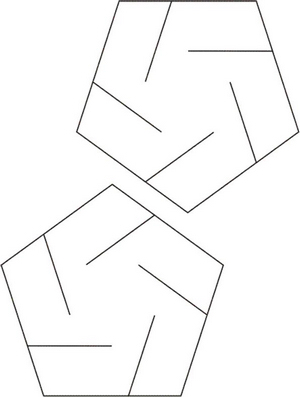

6.4   五边形组合纸球（12面体）

/gkimage/9h/to/vj/9htovj.png

/gkimage/1b/ee/s7/1bees7.png

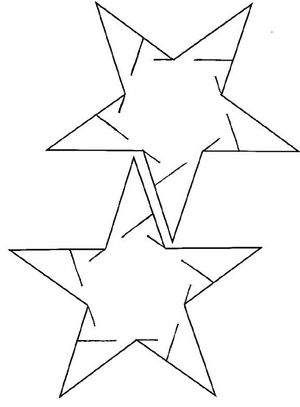

6.5   五角形组合纸球（12面体）

/gkimage/hb/xc/8j/hbxc8j.png

/gkimage/p0/yv/zo/p0yvzo.png

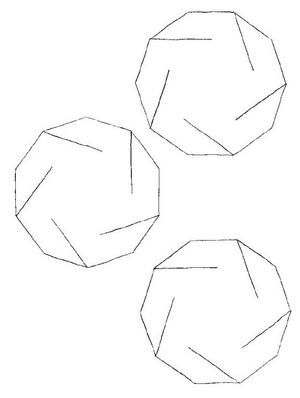

6.6   十边形组合纸球（12面体）

/gkimage/ow/7r/kj/ow7rkj.png

/gkimage/jy/kl/jm/jykljm.png

6.7   十角形组合纸球（12面体）

/gkimage/yk/s1/1j/yks11j.png

/gkimage/n0/rv/o9/n0rvo9.png

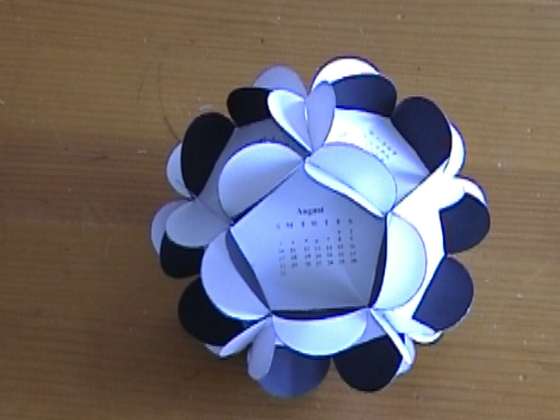

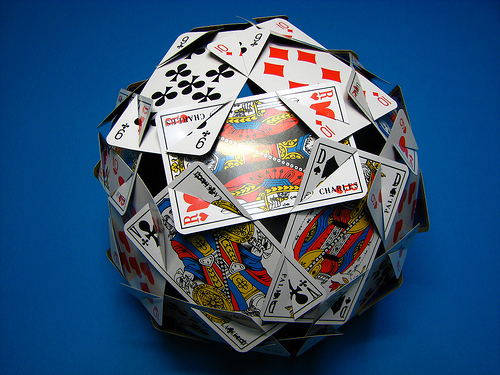

7   DIYer签到处欧厚厚！！瞧一瞧看一看了哈~~~GEEK范儿十足的挂灯，扑克球和花型挂历...快亮出你的创意吧~

/gkimage/u4/77/cc/u477cc.png

/gkimage/ah/0z/2t/ah0z2t.png

/gkimage/e4/5h/sm/e45hsm.png

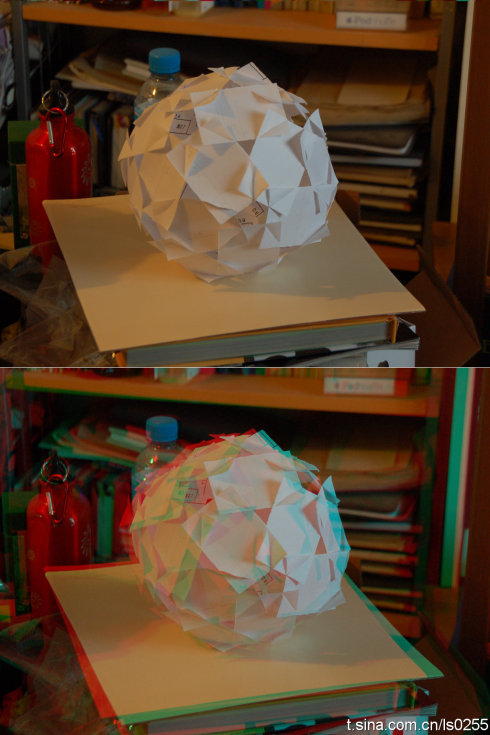

资料来源1资料来源2资料来源3 秀一下网友 初来诈盗 的作品吧，居然还做成红蓝3D图了，orz

http://ww2.sinaimg.cn/bmiddle/62a6ff6fjw6dbuv2kvbzkj.jpg

还有 皮卡丘 童鞋的纸灯也惊艳登场啦！！！呼吁围观~
* d% z! K5 A: L1 n7 U. h4 E# n

/gkimage/ka/zb/2o/kazb2o.png

华丽丽的紫色

/gkimage/uy/m9/ah/uym9ah.png

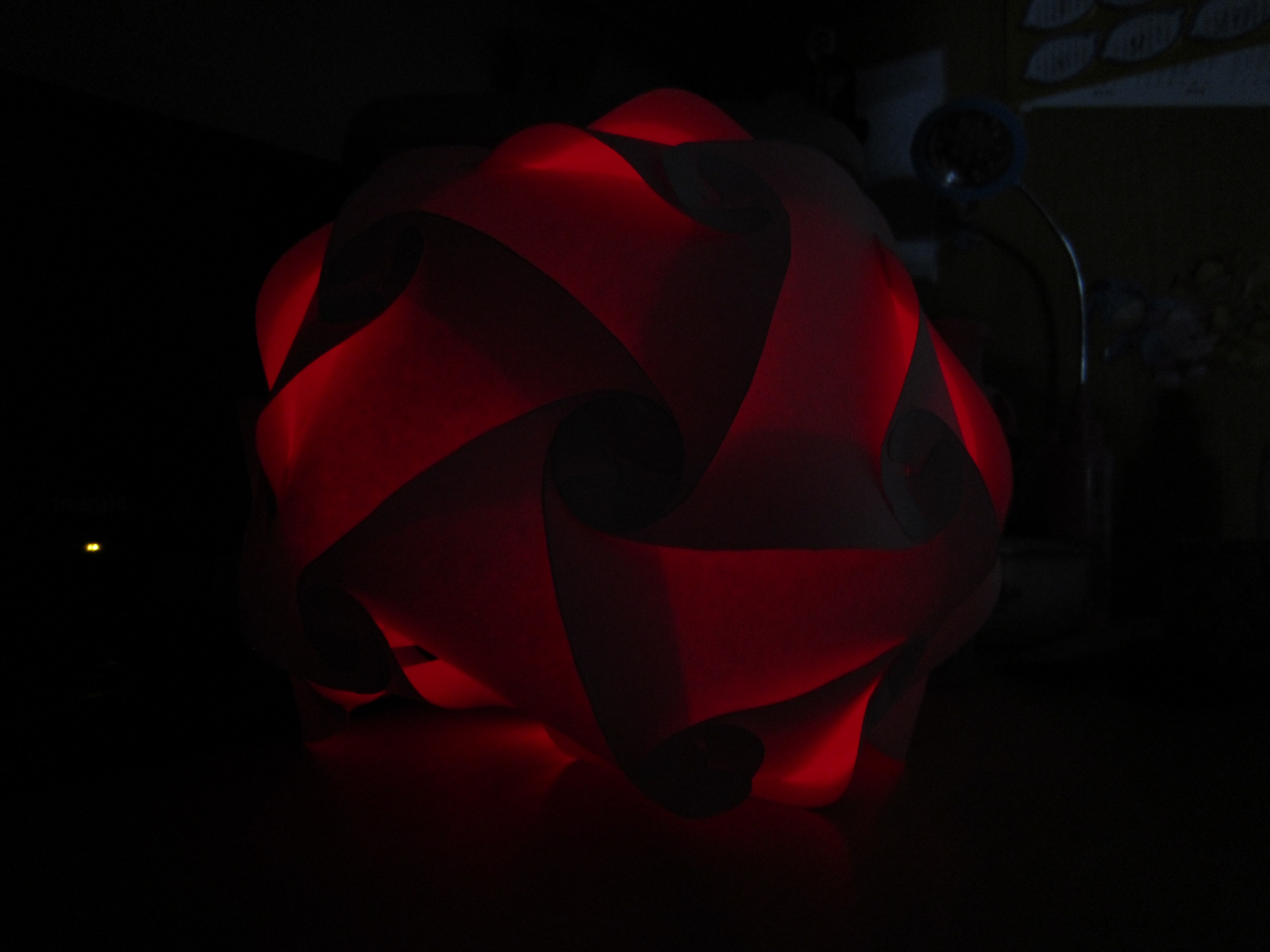

魅惑的暗红

/gkimage/x2/2m/1u/x22m1u.png

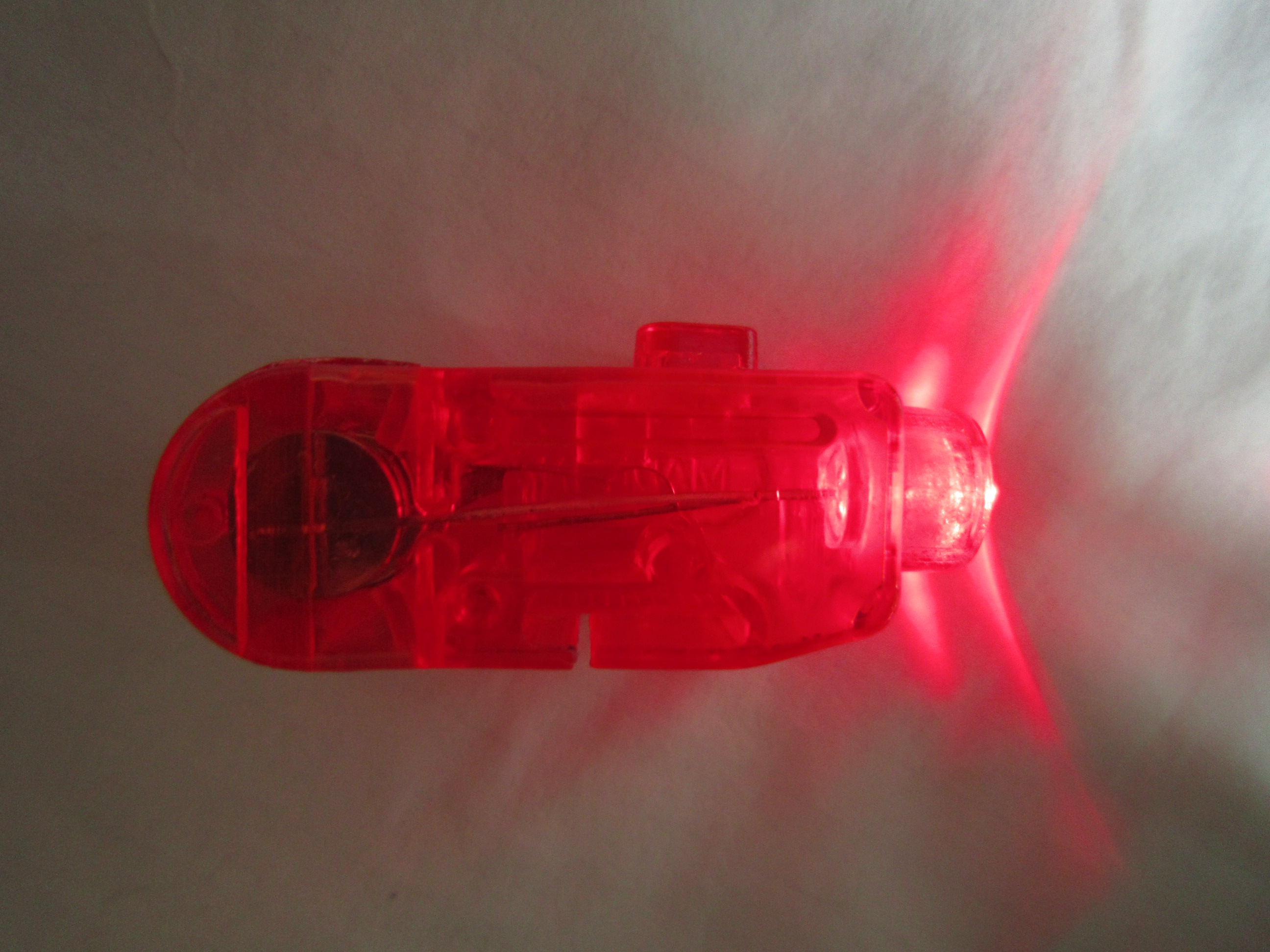

这是皮卡丘用来做光源的LED手指灯

瞧瞧这若隐若现的朦胧质感！！据说只是用普通A4纸做的——真的是好玩又不花钱的体验！
