家居插座安装不留遗憾 超级实用开关布置图~错过遗憾！！！

糊糊mm

5 @) i% }* g: r9 D  ]    许多人装修过的业主，说起家里的插座和开关面板，大多都是一脸的悔恨之意。的确，插座开关这些东西，很少人在装修时安排得尽善尽美，因为计划永远赶不上变化。该预留的没有预留够，特意预留的实际又多了使用不上。我们要确定房间中家电摆放的位置。再来就是家人平时的一些生活习惯，比如左右手使用的习惯，睡觉位置，吃饭的位置，这些都要考虑。如何安排布局家庭的开关插座便是个不大不小的学问。

    下面，濠滨小编整理了家居插座安装规划，给我们濠滨业主作参考，当然，每个住户可以根据自家的必要做适当调整。

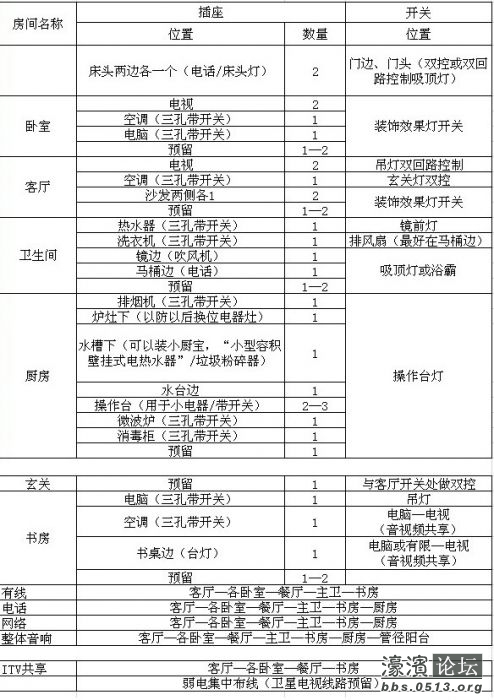

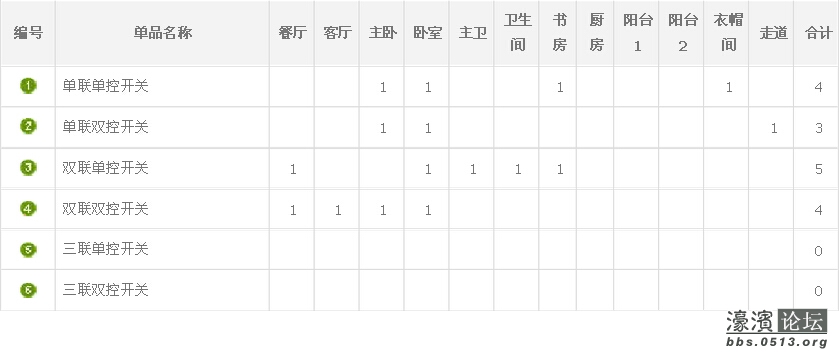

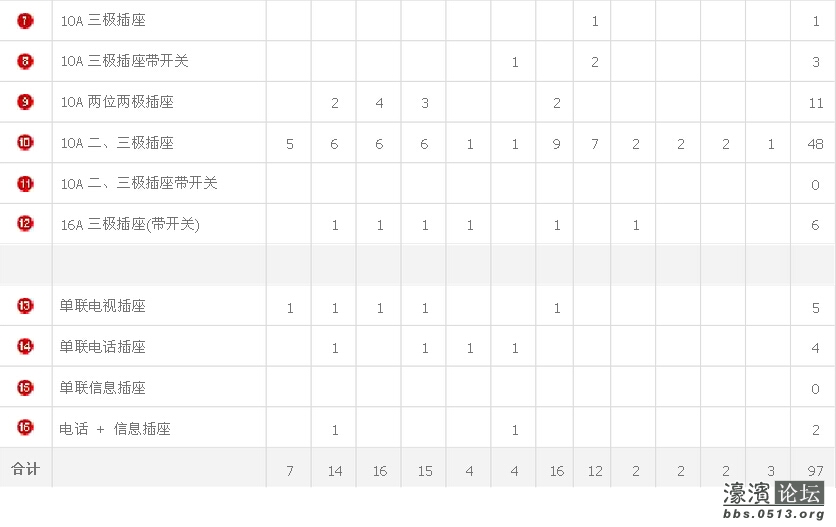

- J6 ~+ @5 l* j4 m) h    首先，先上个大致规划表格，让大家大概清楚每个房间插座数量以及用途，以及装修的时候在哪里布线，大家也在这个基础上可以有所改进：

    下面，小编具体说说装修时电路布线小常识，以及一些注意点：
7 s1 j& k; n4 K

' f0 K5 a: ^! ?3 j% h4 K0 C

糊糊mm

    一、房间配电设计说明
    1、需要单独设置专线的地方：
    空调、厨房、电热器、卫生间取暖器、电热水器。
- o6 D: Q! J; N& P, i% x5 v    2、明确空开负荷量：
    16A--实际控制在1500W内，普通照明没问题。
5 ^# w) u; Z; L$ Z& A    20A--实际控制在2000W内，一般电视音响足够，但微波炉加热水器有点悬
    25A--实际控制在2000W内，空调适用3匹，
* ^& {: t$ X/ C. J    32A--实际控制在3000W内，空调适用4匹，
    40A--实际控制在4500W内。
( T! T8 Q& [! H    总结：入户总空气开关60A，照明10A，空调插座40A，其它的全用25A。
# Z4 U* n- O0 ]' ]" i    3、模块需求：
* @8 w9 E' S  |5 e' j+ O    门铃、报警、宽频电视、宽带1根线、电话2根线、
( V" \  Q! K# c8 S: |    电话线、电脑线尽量留2根，电话线也用电脑线代替。
: A: a. r8 }6 u/ |; ~    4、很多人并没有注意到，冰箱是需要配一个独立的低压开关的。
$ R- d3 c# o! ^2 B+ m0 |; }    二、电线的选择
    1、电路线径计算：
$ w9 @; l8 ]: n    进户线10平方，照明线2.5平方，普通插座2.5平方，空调线4平方。
    2、厨房、卫生间用电较多且功率大，所有插座及浴霸电线最好都用4平方的。
) e6 {8 h5 N2 ^3 ]6 a5 {& S( g" _    3、强电导线的选择
* z8 j  |: i/ W3 e" z* _2 y9 [  （1）绝缘良好的单股铜芯导线）
  （2）电线最好都用熟胶线，耐腐蚀性强。
. V! b; E/ K6 J  U* g  （3）劣质的铜芯尺寸往往比正规厂的尺寸小，而外包绝缘皮厚。
" _6 E8 _6 l" i; V/ h3 B  （4）真线外皮包得紧，用手搓外皮不会转动，假线外皮与铜导线会脱离。
  （5）注意工长爱耍小聪明，买线也是好坏掺着买。
5 d* c' {$ t# t' M5 B  （6）火线“红色”，零线“蓝色”，地线“黄绿色”。
- W. b( l8 \0 y
    三、终端面板安装注意
2 y; m- U! E( B  }: R4 X" P    1、开关：底边距地宜为1300mm，不要装在门背后
! m* o$ `5 w& b6 Y    空调的控制开关只能在电源端。在线路上是不允许加的。
    2、插座：多多宜善；大功率电器如电烤箱等用16A插座；
    通常插座底边距地宜为300mm。
1 l* Z6 Q6 ^: V5 F  W" i1 D3 ]    挂壁空调插座底边高1900mm，电视机插座底边高650mm。
& o& h8 K- F" y8 v- X& Z) C    脱排插座底边高2100mm，厨房插座底边高950mm，
    挂式消毒柜插座底边高1900mm，洗衣机插座底边高1000mm。
    3、区隔：电源线及插座与电视线及插座的水平间距不应小于500mm。

    四、墙面开槽、挖暗盒孔注意事项
    1、房屋内的承重墙是不允许开槽的。
# u7 d8 j6 q! c, z5 h0 n% o9 R    带有保温层的墙体在开槽之后，很容易在表面造成开裂。
    在地面开槽，更要小心不能破坏楼板，给楼下的住户造成麻烦。
    插座或者开关很难紧靠墙角，那里通常都是钢筋水泥浇筑的，不能刨槽。
    承重墙上如需安装暗盒，可以打掉批荡层,不能破坏内面钢筋结构。
  R, d- s6 W& [: e; H/ r    2、各种电路，都应该分开开槽走线，相互间不破坏。
    3、线槽应该横平竖直。这是为了以后电路检修知道埋的电管位置。
    4、吊灯自重3kg以上，先在顶板装后置埋件，再将灯具固定上。
, ]! o; U' H/ l7 f% @* s( p$ y* L3 O    严禁装在木楔木砖上。

% m* {# ?- a" y- R+ ~8 P: X    五、电线穿线、接线
1 J& w$ [1 E  d8 G( y* p    1、应该等到PVC管安装好后，再统一穿电线。
    现在工人都是边穿电线边接管，很难保证以后电线可以顺利的更换。
    2、同一回路电线应穿入同一根管内，但管内总根数不应超过4根。
' i* |- s( j3 I2 d    管内导线的总截面积不应超过管内径截面积的40％。
: C; H- Q0 I$ X8 l3 m& O    3、穿入配管导线的接头应设在接线盒内，线头要留有余量150毫米。
    4、接线应该是先进行涮锡，然后再用胶布缠绕7圈，绝缘带包缠应均匀紧密。
    5、管内穿线应分色。火线红色，零线蓝色或黑色，接地线为黄相间双色线。
    6、面向插座，上零下火或左零右火，接地为2.5平方的双色软线。
    7、连接开关、螺口灯具时，应该相线先接开关。
    8、有的装修公司不穿地线（用4分管，地线根本穿不进去），绝对危险。
    对于金属外壳的电器来讲，一旦漏电，谁碰到谁就是地线。
    9、电暖器安装不得使用普通插座，不得直接装在可燃构件上。
    10、卫生间插座安装防溅盒。
    11、在走线的位置作出标记。开槽埋线后，封墙前，拍照片留证（特别是厨卫）。
    完工后给出完整电路图，方便日后维修

$ i+ I! h" X: ]6 n    六、插座数量的需求注意
# v9 L$ s1 ]; P' {0 `4 i9 x    1、门玄关：
: a% c; H/ n6 l3 s* l" K) t    电源插座1—2个，应对将来烘鞋机，或用电扇通风鞋柜。
    门内侧欲留对讲器或门铃线口；门顶部欲留报警线口（烟感，红外报警线）。
6 R" p9 q/ P! r2 \  b& j    2、大客厅：
    电话线、电脑线、对讲器或门铃线
    电视的插座位置注意在电视机侧边，不是背后。
( d6 x5 N* A$ Q% z6 q- x    空调插座尽量移近将来的空调位置，免得看到过长的电源线不好看。
    沙发边沿预留电话线口，电话旁预留插座以利于将来装子母机。
    沙发周围插座共2个，对应饮水机、暖茶壶、落地灯等。
    餐桌边缘或底下装2个电源接线口。以对应电饭锅、火锅、取暖器。
  h9 H& i  c( `4 s0 D" W* |    3、厨房间：
& R$ t$ v( `% V; E. V    在不同部位预留插座，一定要稍有富余。
    电源接口距地不得低于50cm，避免因潮湿造成短路。
2 a8 q; [6 q- X& |* J    抽油烟机插座1个，放在抽油烟机围板两侧距地2.15米处。
4 D/ ?4 K& @1 W& r' x0 s; c    冰箱处1个，放在冰箱左侧距地1.3米处，以对应冰箱或微波炉。
    料理台处3个，以对应消毒柜、微波炉，电饭煲等。
    水槽上方1个，以对应电热水箱
6 n2 z) ~5 q) n1 f& F5 ~6 f. B    水槽下方1个，以对应将来的净水器
    门框上方1个，对应将来煤气报警器
    4、卫生间：
    插座装防溅盒，装在不易受到水浸泡的部位，如电热水器上侧。
# z+ O& F" j# S+ C    面盆附近留下2~3个插座以对应电吹风、电水壶等。
( t, [$ h8 A: v6 M+ Y8 B    面盆下的橱柜里面留一个。
    坐便器旁边1个，以对应将来取暖及以后装卫洗丽。
" s# a; R7 i, v5 @. `    镜前灯：可以留个线头，也可以留插座。
    电话插座一定选在坐便器左右，否则就没有安装意义了。
    5、卧室：
    床头柜上方要安装5孔插线板带开关。
    电话插座要预留在床头柜的上方或侧方。
    床头墙壁安装2个带开关插座，对应台灯、手机充电、笔记本、电热毯等。
    梳妆台上方预留带开关的插座，以对应梳妆灯、吹风机等
    6、书房：
    写字台上方安装五孔插座、电脑插座、电话插座等。
. y  i- D: I/ ^" Y6 A8 M* O    书架处预留1个插座，以对应落地台灯、咖啡机等。
4 q! k2 r9 i3 W2 u" ]    写字台下方预留插座1-2个，以备电脑配套设备电源用。
* g3 G' P4 q- V- g7 f    7、阳台：
    插座2个，对应洗衣机、烘干机。
$ E# y7 p7 w5 Z    照明灯光应设在不影响晾衣物的墙壁上
    开关应装在与阳台门相联的室内，不应安装在阳台内。
* |" ~& v6 _% }: P& F, l

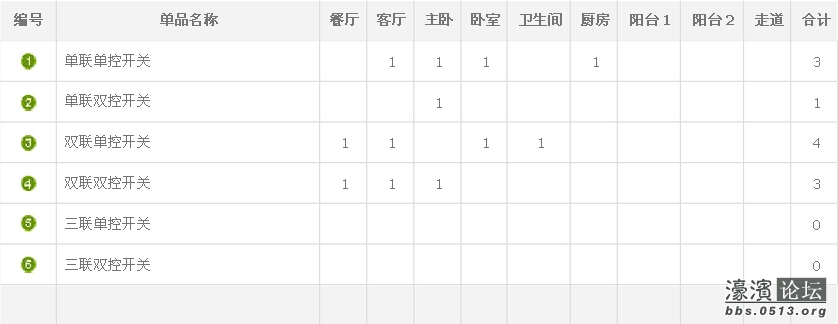

! J! C% b! J) G$ p! m* G+ i( Q    以上均视具体情况而定，我们濠滨业主可以根据自己家具体需求做相应改进。因为各业主房型不一样，为了可以让大家一目了然，小编整理了1~3房2厅装修开关插座布局图，希望对大家有所帮助：
3 B2 b* a* k1 p5 y

糊糊mm

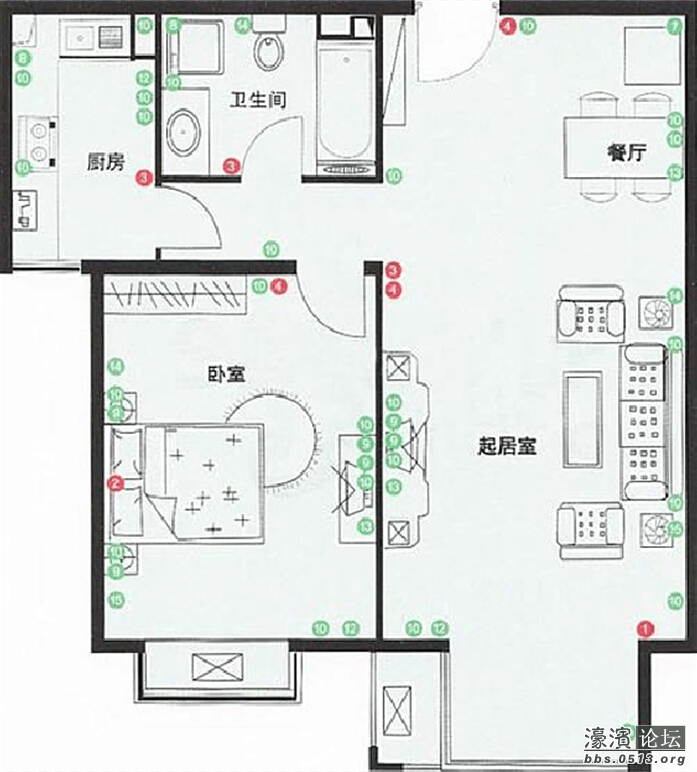

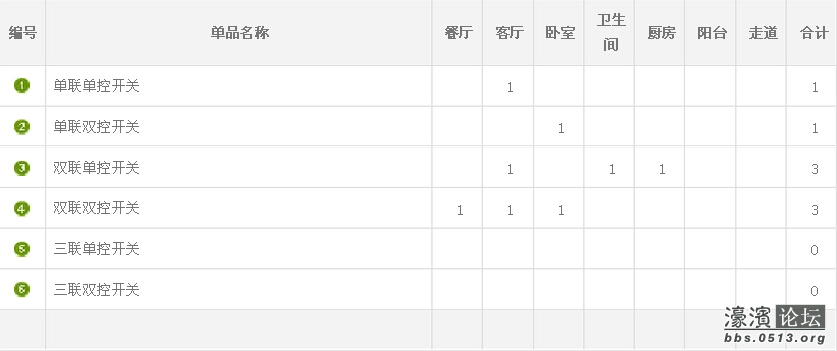

一室两厅/开关插座布局图及说明

2 Y5 W  N" Z  G# U2 x) G; v

/ K! `3 Q; e  q( W

! k5 C! ~  c% s0 G5 R

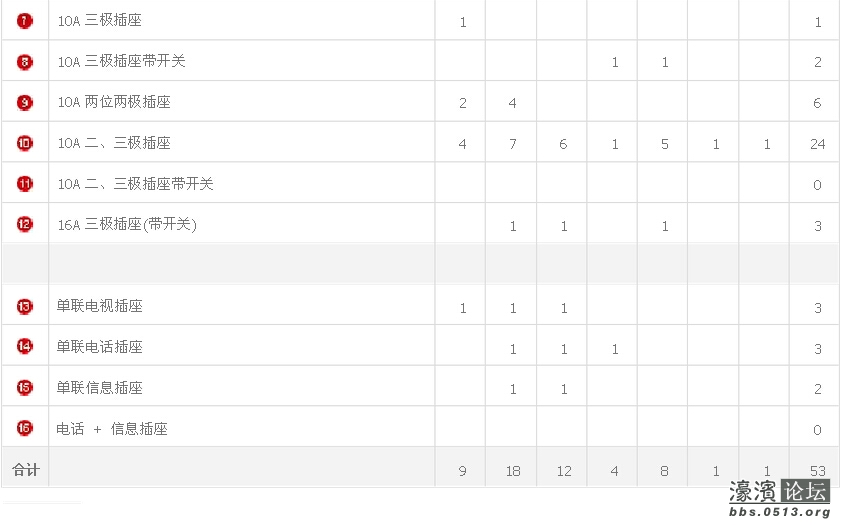

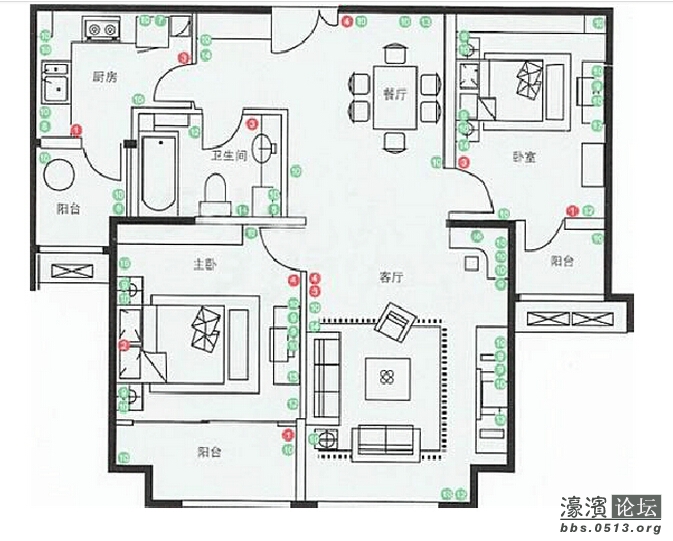

二室两厅/开关插座布局图及说明

, l' j2 w, U. G

+ ]2 j& t7 z$ V

  n" u' i; z5 ?9 p, j1 Q- C

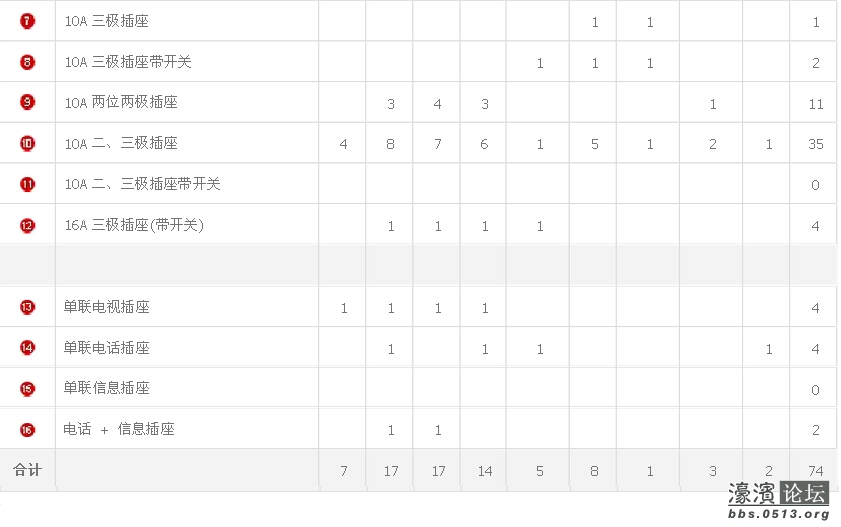

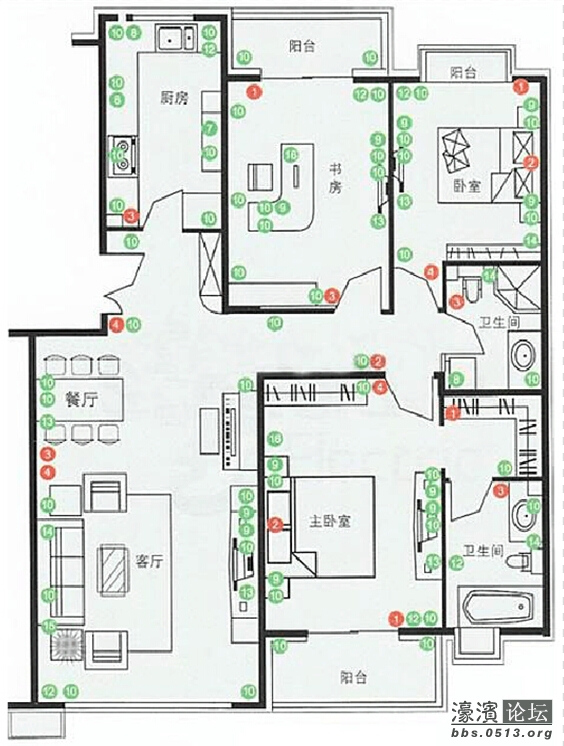

三室两厅/开关插座布局图及说明

/ s' A5 N) U: X' q2 o- A

7 G9 V& D4 ?; W; n- u" ~) V- G
