  {$ H- r) W- s            貌似这两天大家问关于布线开槽的问题较多。

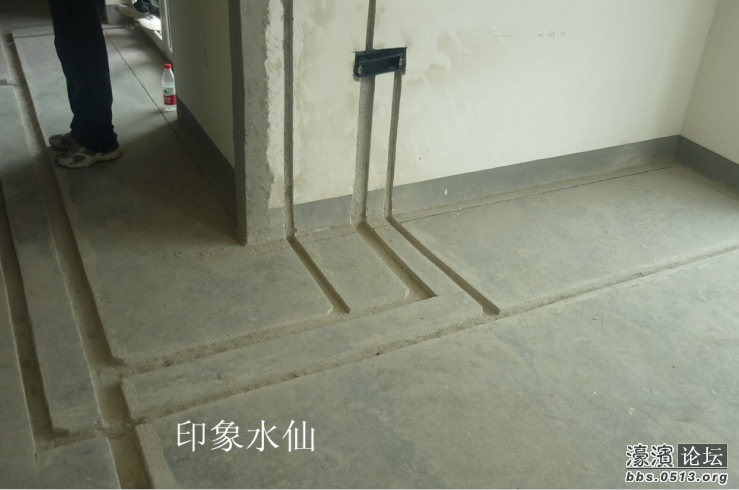

1 、开槽路线根据以下原则：

① 路线最短。

② 不破坏原有强电。

③ 不破坏防水。

2 、确定开槽宽度：根据信号线的多少确定 PVC 管的多少，进而确定槽的宽度。

3 、确定开槽深度：若选用 16mm 的 PVC 管，则开槽深度为 20mm ;若选用 20mm 的 PVC 管，则开槽深

度为25mm 。

4 、线槽外观要求：横平竖直，大小均匀。

5 、线槽的测量：暗盒和配线箱槽独立计算，所有线槽按开槽起点到线槽终点测量，若线槽宽度超过 80mm

按双线槽长度计算。

+ F5 |. e  @  \

施工工艺方面：施工的质量怎么样，取决于两方面，首先是要看材料的质量，更重要的是要看施工师傅的手艺了对比解说：规划的工艺为，墙面开槽布设阻燃PVC套管，在PVC管中穿线如图，装修公司的布线方式为，在墙体开槽后，布黄纳管接入底盒。无套管保护，可能会有短路，漏电之类的情况发生。

; A4 N" j4 W6 m- m7 z4 \' \( {5 j

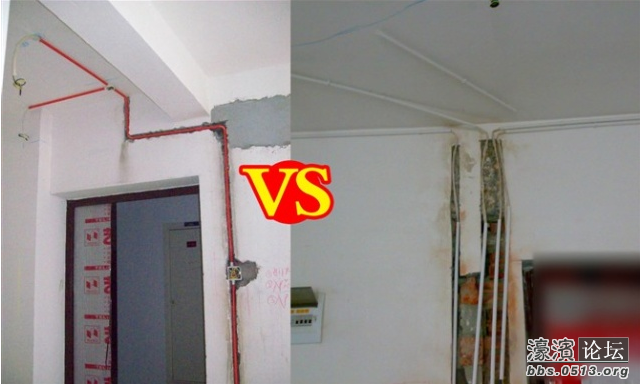

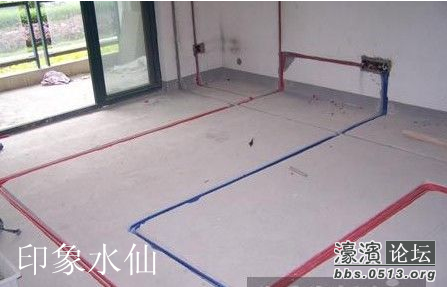

墙面开槽布线对比：规划的做法应为，布管横平竖直，有规律，线管入底盒处用锁扣连接。

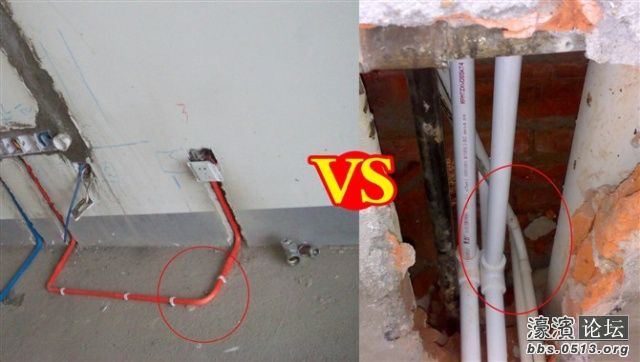

' M& N$ p4 A" `) U对比解说：套管冷弯与使用大弯配件对比爱康智的工艺为强电使用红色套管，弱电使用兰色套管，在转弯处使用冷弯，套管转弯处无接头，穿线，日后更换电线更安全。
$ i! Q5 d0 b2 v3 I- b# E* V4 `

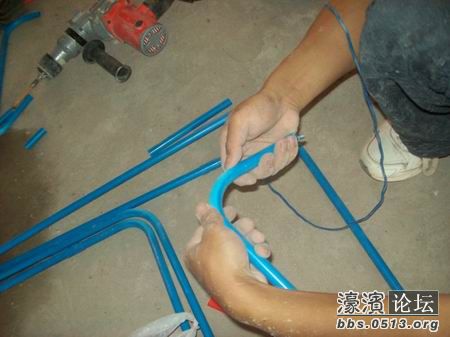

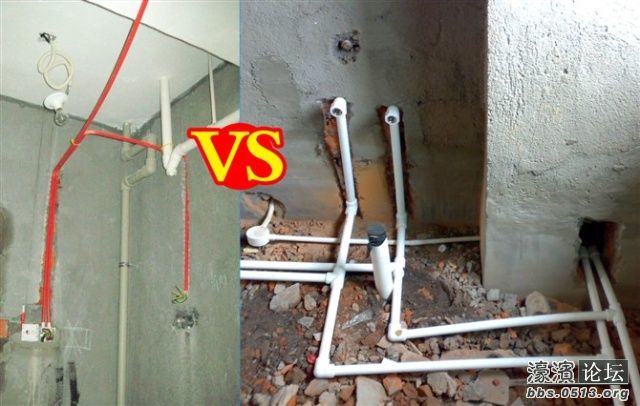

( \8 d' y" [& x; ~1 }9 x对比解说：卫生间电路对比卫生间因为是用水区域，要特别注意防电方面的措施，故厨房与卫生间所有的电路规划做法为走顶布设，除了安全之外，也方便日后的维修！其它部分工艺介绍：线管冷弯弯管工艺

7 U" V* k; i$ r& ]8 H5 v底盒安装，用水平尺打平

( K$ Y9 i* b3 b# Y1 @

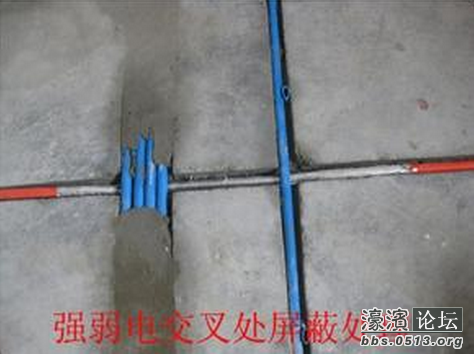

% V% _/ U$ x) r% h强弱电交叉处理
3 ~4 Y3 ^# K6 i7 s

; X! C$ j! V7 u

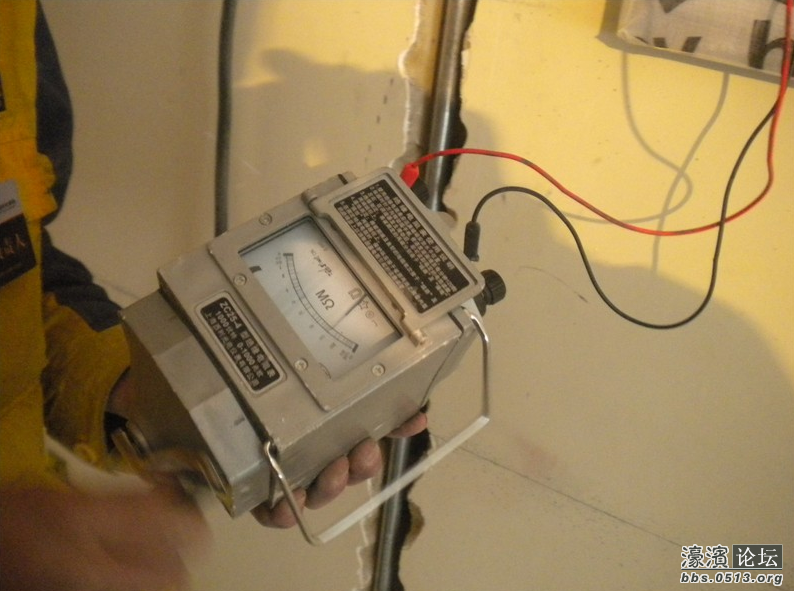

% s9 b) Y* w4 J" \进场前摇表检测回路是否通畅


; a1 [! ]4 M: b9 ?布线完毕后使用连接端子连通，即可在第一时间内知道回路是否通畅，且方便后续施工中的用电。
7 M/ F, h- q. X% c

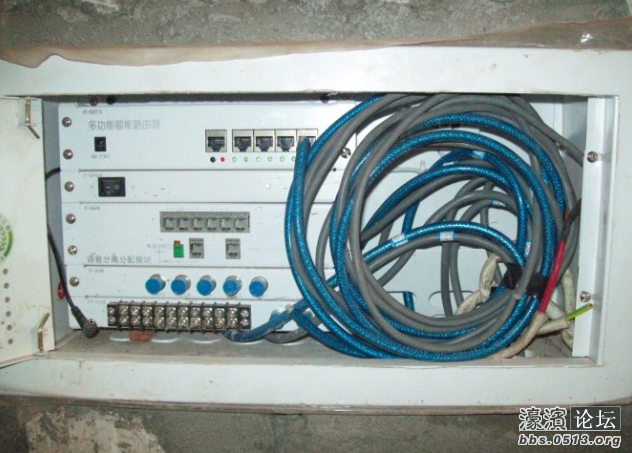

* b1 a# |% I* k/ f) @. ]安装好的光大集成弱电箱,带有电源,电话,有线,网络,安防等集成模块.

8 s- Z9 {; W* L, p( l  T
