奥林巴斯E-330出炉

lwfilwjbb

E-330，全球首款可以用LCD即时取景的单反数码相机。

算是创新了吧！~~

zslzll

顶！

3 W( g: B2 u( z: w) @( y8 M

我用的是E300

mark0916

LCD取景？光路图是什么样的呢？难道反光板是透光的材料做的？那样估计取景器视野会暗不少啊

lwfilwjbb

以下是引用mark0916在2006-1-30 21:49:00的发言：
LCD取景？光路图是什么样的呢？难道反光板是透光的材料做的？那样估计取景器视野会暗不少啊

1 X* Y7 \- i, i9 { _# ^

奥林巴斯E-330出炉

- 首款实时取景DSLR，两种模式
- A模式 - 实时取景，可以AF （使用机顶取景器仓内的小CCD，可同时使用光学取景器，覆盖92%取景范围，快门正常释放，不允许实时放大取景，可以景深预视）
- B模式 - 微距实时取景配合10倍放大功能，MF（使用成像感光元件Live Mos，反光镜升起，不能使用光学取景器，不能AF，只能手动，100%取经范围，快门释放有延迟，大概1秒，可放大，10倍，可以景深预视）

" N# w" c& {9 I3 d8 H7 V

E-330使用了2块影像传感器——一块面积较小的CCD位于顶部光学取景器旁边，主要用来取景；而另外一块则是用于拍摄的Live MOS，而在模式B时，Live MOS同样可以用来取景。

; [: S$ ]# } ]' j. g

奥林巴斯E-330出炉

# l/ l! a2 D* p: {; V

左边为取景用CCD，右边为Live MOS

奥林巴斯E-330出炉

+ @0 M- J, N" W( S( S

其内部结构是这样的

: R4 j, k- Z% z0 n( @) V

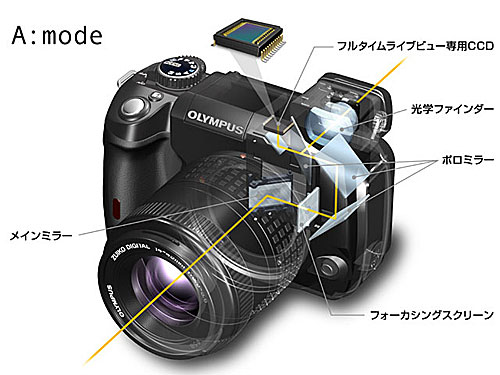

取景方式A：使用位于对焦屏位置的CCD传感器实现即时取景，视野覆盖率为92%。

奥林巴斯E-330出炉

; n7 i1 K+ U$ |$ x

顶部为取景专用CCD，光线经过5次反射，投射到顶部的CCD传感器上，即可完成取景。

奥林巴斯E-330出炉

这时从显示屏上看到的图像是这样的，和普通数码相机显示屏上的显示方式基本相同。

$ t! T2 ?9 O! r3 G& O( z

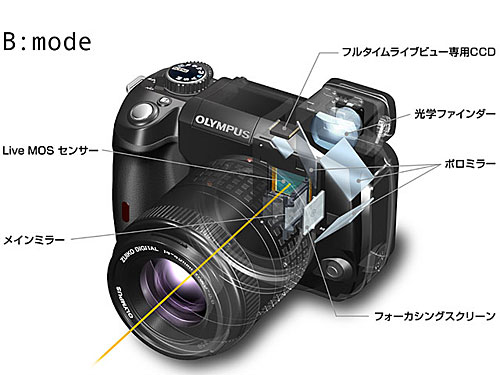

取景方式B：将反光板锁定，使用Live MOS传感器取景，视野率可达100%，特别适用于微距拍摄，其中心部分可以提供10倍放大，方便手动对焦。

1 r( _5 W4 T) m$ t: G; \/ A

奥林巴斯E-330出炉

/ _4 y+ X* C1 E5 i! T. X4 N1 m

此时，反光板向右边锁定，光线直接照射到Live MOS上，通过Live MOS直接取景。这样的方式有什么好处呢？首先，取景范围可达100%；其次，可以选择一个局部进行放大，方便手动对焦，具体效果如下：

奥林巴斯E-330出炉

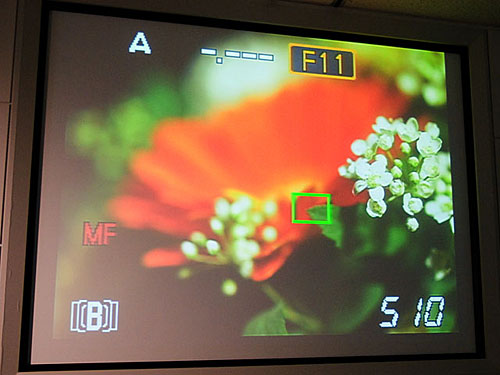

可以在屏幕上任意选择一个对焦点（需要放大的区域）

奥林巴斯E-330出炉

该区域内的图像相会被放大10倍，这样手动对焦就方便多了。
这种模式特别适合拍摄微距照片。

[此贴子已经被作者于2006-1-30 22:12:35编辑过]

mark0916

呵呵，好复杂，功能是否实用？
