开关和插座的布线与安装是装修过程中一件比较细碎的事情，它直接影响着我们日后的便捷性以及生活质量，很多业主朋友在装修时没有考虑周全，入住却发现很多不合适的地方，后悔不已。

1

插座布局攻略

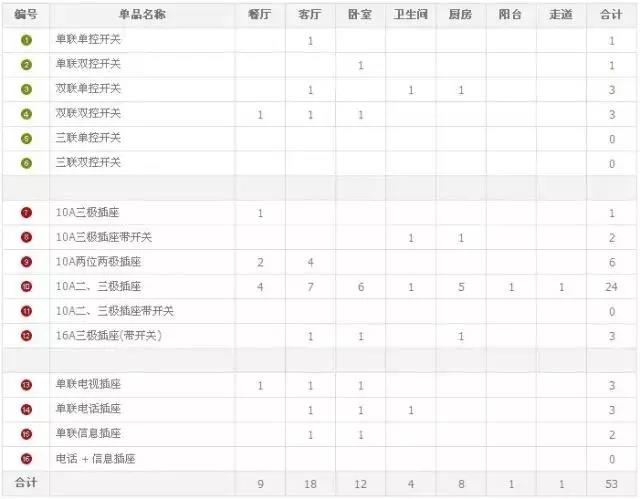

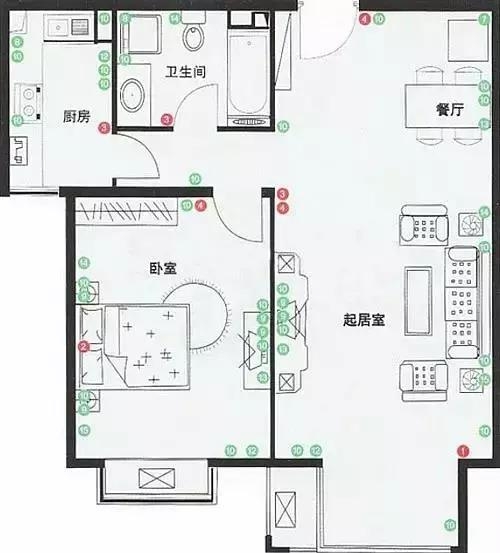

1、一室两厅开关插座布局图及说明

- M- [+ [9 p5 A' r7 S

2、二室两厅开关插座布局图及说明

3 ?) B5 u, O: N% Q4 z7 }2 e

$ ?1 ^5 d0 M3 g8 S

2

开关和插座的分类

1、开关分为一开/两开/三开/四开(也称单联双联或一位二位等;几个开关并列在一个面板上控制不同的灯，俗称多位开关)，开关里又分为单控和双控。如一开单控和一开双控；二开双控。

2、单控开关：只能这边开，这边关。一只开关控制一只灯，二只开关控制不同的两只灯，以此类推。

3、双控开关：是可以在不同的两个地方同时控制一只灯。需预先布好线，可以实现这边开，另外一边关。单控不可当双控用，双控可当单控用。

3 Z( U8 S" {( ?& e, O9 d

4、单控开关插座：可控制插座通断电，方便使用，不需拔插头，也可以单独作为开关使用，多用于常用电器处，如微波炉，洗衣机，单独控制镜前灯等。

# o9 R" k+ \6 m  T

5、双控开关带插座：拥有单控开关带插座功能。此开关还可以和另外的双控开关一起两边控制灯。

6、多功能插座：可以兼容老式的及国外制式的圆脚插头、方脚插头等等。

7、三孔插座：三孔分为10A 16A 25A。常用的家庭电器，用10A三孔，例如电冰箱、洗衣机、油烟机等;1.5P/2P热水器一般需要16A三孔，立柜空调3P的需要20A以上。

! {5 V# n- Z1 _* W

8、信息插座：也称弱电插座，指电话、电脑、电视插座、因后端的接插模块市场价很高，所以都较贵。

3 V3 x4 H$ b7 @

9、双电视、双电话、双电脑插座：这些都是独立的接线，并不是一分为二的。

10、插座接线：一般现在的电话插座都是四芯的，如果电话线是两芯，那么接编号2、3(以上)即可。如果是四芯，那么对应接好。

$ f' E2 W2 }5 C" U

11、电脑插座接线：1对黄白，2对黄，3对绿白，4对蓝，5对蓝白，6对绿，7对棕白，8对棕。接线时需要专门的打线工具，常规接线再三次内完成，不能多次反复接线，会造成电脑模块损坏。

( O! T/ l9 B* D

12、调光、调速、调音开关：现在的调光开关往往只能用在白炽灯上(即灯泡)。调光只能调节灯光明暗。

) x7 \9 {0 }# y4 v2 _6 S3 M

3

插座安装攻略

; N3 i6 B2 d, P

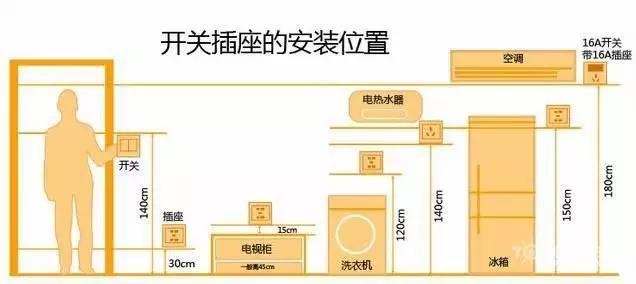

1、插座安装位置规则

1、一般插座下沿当距地面0.3米，且安装在同一高度，相差不能超过5mm;

8 g5 P, I, l. y2 S( M# p  H

2、客厅卧室每个墙面，两个插座间距离当不高于2.5米，墙角0.6米范围内，至少安装一个备用插座;

- O# C# G/ h7 u

3、洗衣机插座距地面1.2米至1.5米之间，最好选择带开关三极插座;

4、电冰箱插座距地面0.3米或1.5米(根据冰箱位置而定)，且宜选择单三极插座;

5、分体式、挂壁空调插座宜根据出线管预留洞位置距地面1.8米处设置，窗式空调插座可在窗口旁距地面1.4米处设置，柜式空调器电源插座宜在相应位置距地面0.3米处设置;

' a5 [" X% c+ Y% }

6、油烟机插座当根据厨柜设计，安装在距地1.8米至2米高度，最好能为脱排管道所遮蔽;

9 l9 u2 K6 ]7 B5 H

7、电热水器插座应在热水器右侧距地1.4m～1.5m安装，注意不要将插座设在电热器上方;

2 v: Q) o+ m& C1 d+ `. k$ h

8、露台插座距地当在1.4米以上，且尽可能避开阳光、雨水所及范围;

9、厨房、卫生间、露台，插座安装当尽可能远离用水区域。如靠近，当加配插座防溅盒。台盆镜旁可设置电吹风和剃须用电源插座，离地1.5～1.6米为宜;

10、近灶台上方处不得安装插座。

+ {' M# a* Z+ e2 x* K4 W: _

2、各空间开关插座数量规划

$ D; Q6 [2 C. o: w+ c

开关插座布局攻略

— 客厅 —

插座：电视2个、空调1个（三孔带开关）、空气净化器1个、沙发两侧各1个、预留1-2个

开关：双控开关2个（玄关灯、吸顶灯）、装饰效果灯开关

— 玄关 —

插座：预留1个

开关：双控开关2个（玄关灯、客厅灯）

— 厨房 —

插座：油烟机1个（三孔带开关）、炉灶下1个（以防以后换为电器灶）、水槽下1个（可以装小厨宝）、水台边1个、操作台上2-3个（用于小电器/带开关）、消毒柜1个（三孔带开关）开关：吸顶灯、操作台灯。

— 餐厅—

插座：电冰箱1个（三孔带开关）、餐桌边1至2个、预留1至2个

开关：双控开关1个（吊灯）

— 卧室 —

插座：床头两边各1个（电话/床头灯）、电视2个、空调1个（三孔带开关）、电脑1个（三孔带开关）、加湿器1个、预留1-2个开关：双控开关（吸顶灯）、装饰效果灯开关、床头灯开关

— 书房 —

插座：电脑1个（三孔带开关）、空调1个（三孔带开关）、书桌边1个（台灯）、预留1-2个开关：吊灯开关、电脑—电视音视频共享

— 阳台 —

插座：洗衣机1个（三孔带开关）、备用插座1个

开关：阳台顶灯1个

— 卫生间 —

插座：洗衣机1个（三孔带开关）、吹风机1个（镜子边）、电热水器1个（三孔带开关）、预留1-2个

开关：吸顶灯、镜前灯、排风扇、浴霸

1 [& H5 n: m5 v: e2 k

3、开关质量辨别方法

• 选择开关的品牌
  尽量购买经过了时间与市场重重考验的优质插座，我们经常使用的正泰开关插座无论在原材料选择还是研发生产，都有完善且严格的质量保障体系。


• 看开关插座的材质



        好的开关插座的面板所使用的材料在阻燃性、绝缘性、抗冲击性等技术指标方面均在国家标准之上。
8 }4 w9 W, k7 }* D

    3. 看插座导体材料
( E5 W( p* ]! T( K) e' g        好的插座品牌采用锡磷青铜。锡磷青铜片弹性好，抗疲劳，不易氧化。高精度锡磷青铜，导电性能和弹性都很好，有效保证大电流的         通过。
        一体化成型的磷青铜精度更高，质量更好。
; m/ M) @4 S( V
& K% G6 ^# B" _2 Q& R, U    4.看开关插座是否有安全保障
; M1 J. {0 Y3 S& e4 [, S) e6 @        插座带安全门设计，可以有效防止家中宝宝误插触电，大大提高了插座的安全性。而且还能防止害虫和灰尘进入。可以找一把宽度刚         好能够插入的钥匙用力插入单孔，如果没能很轻易地突破保护门的阻挡，那就说明能够切实地保护家人的安全。
3 y  t, m2 C2 x7 i$ D1 x, {
$ H! \# i# k5 U: T    5. 看插座孔距的合理间距
        15mm的孔距已经是一般家用五孔插座的合理间距，19mm能够轻易应付各种特殊插头，实用性很高。

    6. 检验手感
        可从掂重量、反复按开关、试插拔力、拉电源线四方面辨别插座的优劣与否判断。
- B4 R. n$ r/ }) s- [% k: V, Q     （1）测重量：符合国家标准的插座内部所用铜线多、铜片厚，塑料壳严实，较重，不合格插座偷工减料明显会感觉轻很多。
     （2）多按开关：可反复几次试按插座开关，合格插座开合自如且声音清脆，不合格插座手感生硬，易卡滞。
4 U( Z" C; D: E- T+ Y8 r     （3）试插拔力：合格插座不仅每个孔的插拔手感适中有弹性，且各插孔的插拔手感一致，不合格插座的插拔力度则过松或过紧，弹性差且易松动，每个孔也能明显感觉手感不同。
     （4）拉电源线：合格插座的电源线手感软硬适中，与插座连接扎实可靠，不合格插座的电源线手感较软，与插座连接不牢固，极易拉脱。
  t1 M# L2 R$ m; m0 h6 }! \6 C& f
" M, g8 Y% p# I

本本总结：虽然给大家介绍了这么多开关插座的安装方法、规范和注意事项，但是如果业主您初次装修不是很懂的话，最好还是不要自己装，因为安装开关有一定的技术要求和安全要求，建议请有执业资格的专业电工安装，更妥当一些。为了日后生活质量有保障，开关插座的安装一定不能马虎。
